    Магистральные фильтры для сжатого воздуха (фильтрационные модули)

    Фильтры

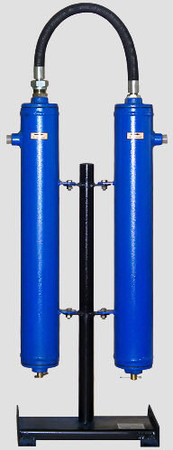

    Фильтрационный модуль (ФМ) предназначен для тонкой очистки сжатого воздуха и различных газов от аэрозолей масла и влаги, а также от твердых частиц размером менее 1 мкм. Обеспечиваемое остаточное содержание аэрозоля масла - менее 0,1 мг/м3. Используется в системах пневмоуправления и автоматики, пневмоприводе устройств и инструмента для окраски поверхностей распылением. ФМ состоит их двух последовательно установленных фильтров с фильтроэлементами на основе ультратонкого стекловолокна без связующего. Первый по ходу газа фильтр предназначен для отделения механических примесей и крупных капель масла и влаги, а также для укрупнения оставшегося в потоке тонкодисперсного аэрозоля. Второй по ходу газа фильтр служит для окончательной очистки газа от примесей. Сжатый воздух поступает в фильтр через боковой патрубок модуля грубой очистки, проходит фильтрующие стекловолокнистые слои фильтроэлементов грубой и тонкой очистки и выходит из фильтра через боковой патрубок модуля тонкой очистки. Оба фильтра работают в режиме самоочищения от жидких примесей. Отделившаяся жидкость собирается в нижней части корпуса и периодически выводится через сливные штуцера, при открытии установленных на них запорных вентилей.

     Технические характеристики

    Модель Характеристика Пропускная способность при
    макс.раб. давлении, м3/ч / м3/мин
    Макс. рабочее давление,
    атм.
    Габариты /Масса,
    см / кг
    ФМ 40 / 10 класс очистки
    воздуха по
    ГОСТ 17433-80:
    по твердым
    частицам - 1,
    по воде и маслу - 2
    40 / 0,67 10 34 х 22 х 90 / 20
    ФМ 60 / 16 72 / 1,2 16 34 х 22 х 99 / 21
    ФМ 60 / 25 90 / 1,5 25 34 х 22 х 99 / 24
    ФМ 180 / 10 180 / 3 10 79 х 35 х 145 / 49
    ФМ 300 / 10 300 / 5 10 79 х 35 х 155 / 55
    ФМ 480 / 10 480 / 8 10 35 х 25 х 104 / 40
    ФМ 600 / 10 600 / 10 10 35 х 25 х 104 / 40
    ФМ 720 / 10 720 / 12 10 35 х 25 х 104 / 40
