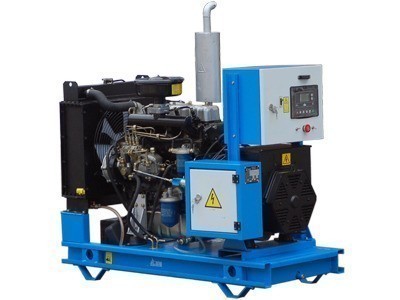

Дизельные электростанции АД с двигателем Lester, мощностью 8-30 кВт
Назначение и применение
Электростанции ТСС новой серии «Lester» предназначены для выработки электрической энергии напряжением 400 В, частотой 50 Гц.
Электростанции могут использоваться в качестве основного источника питания для автономных объектов (удаленные населенные пункты, фермерские хозяйства, вахтовые поселки, буровые установки) и резервного источника электроснабжения объектов, требующих повышенной надежности энергообеспечения (школы, учреждения здравоохранения, банки, гостиницы, спортивные сооружения и т.п).
Преимущества дизельных электростанций серии «Lester»
- низкая стоимость дизельной электростанции;
- низкая стоимость эксплуатационных расходов;
- повышенный срок эксплуатации;
- совершенный дизайн и эргономичность;
- удобство в обслуживании и ремонте (сокращенное время ТО - 1 и ТО - 2);
- доступность запасных частей;
- возможность подключения системы автоматического запуска;
- широкий спектр вариантов устройства автоматики.
Общая конструкция
- Базовый электроагрегат станции выполнен на раме с интегрированным топливным баком, что улучшило промышленную эстетику агрегата, усилило прочностные характеристики рамы и уменьшило его габаритные размеры.
- Рама имеет конструктивные элементы, позволяющие производить такелажные работы без дополнительных приспособлений.
- Объем интегрированного топливного бака гарантирует бесперебойную работу электростанции не менее 8 часов при номинальной нагрузке.
- Топливный бак оснащен датчиком уровня топлива и сливным клапаном.
- Сопряжение дизельного двигателя и силового генератора выполнено по стандарту SAE.
- Наличие виброопор между рамой и дизель-генератором значительно снижает вибрации при работе электростанции
- Наличие подогревателя масла (опционально) продлевает срок службы ДГУ.
Двигатели
Применяемые в электростанциях двигатели представляют собой компактные и экономичные агрегаты высокой надежности. Двигатель Lester обладает хорошей динамикой и резервом крутящего момента до 30%; модели начиная с 22 кВт оснащены турбокомпрессором высокой эффективности.
Данные двигатели отличаются простотой эксплуатации, экономичностью, хорошей ремонтопригодностью, имеют легкий доступ к агрегатам и узлам. Для станций серии «Lester» применяется двигатель с механическим регулятором оборотов прямого действия, обеспечивающим возможность установки номинальной частоты вращения при любой нагрузке от 10 % до 110 % номинальной мощности при работе дизеля в составе электроагрегата.
Двигатели Lester на основании испытаний показали лучшие результаты среди аналогов по таким параметрам, как надежность, экономичность, стоимость. Ресурс работы двигателя до капитального ремонта — 10 000 часов.
Генераторы
Генераторы TSS - современные одноопорные безщеточные синхронные четырехполюсные с обратными диодами, с самовозбуждением. Допускается 110 % перегрузка генератора в течении одного часа каждые 12 часов работы. Мощность короткого замыкания 300 % в течение 10 секунд.
Класс изоляции Н, степень защиты от воздействий окружающей среды IP23.
Система возбуждения и качественные регуляторы напряжения позволяют получать электроэнергию высокого качества, при изменении нагрузки от 0 до 100 % номинальной мощности. Генераторы снабжены встроенной защитой от перегрузки и перекоса фаз, которая повышает надежность электроснабжения и стабильность выходного напряжения.
Генераторы TSS разработаны в соответствии со стандартами: I.E.С 60034-1, BS 4999-5000, NEMA MG 1.22, C.S.A C22-2 и VDE 0530 и имеют сертификат ISO9001:2000.
Проведены испытания, на основании которых определены условия эксплуатации: заявленная номинальная мощность генераторов серии TSS обеспечивается при следующих условиях: высота над уровнем моря не более 1000 метров, температура окружающей среды -40°С ? +40°С, относительная влажность воздуха 95% (при 25°С), генератор защищен от воздействия атмосферных осадков. Если генератор эксплуатируется в более жестких условиях, номинальная выходная мощность генератора определяется с учетом понижающего коэффициента.
Щиты управления электростанцией (ЩУЭ)
ЩУЭ — комплектное устройство, предназначенное для управления дизельгенераторами соответствующей мощности. Щит управления обеспечивает выполнение функций аварийно-предупредительной сигнализации, автоматической защиты и автоматического управления установкой.
ЩУЭ, установленные на дизельных станциях нового поколения ГК ТСС, изготовлены на базе импортного контроллера Smartgen HGM6120 — микропроцессорного устройства c жидкокристаллическим дисплеем, которое обеспечивает полный контроль работы электростанции, его защиту, а также точное измерение и отображение на дисплее рабочих параметров.
Микропроцессорный контроллер осуществляет непрерывный контроль температуры охлаждающей жидкости, давления масла в системе смазки двигателя, уровня топлива в топливном баке, напряжение, частоту и ток, активную, реактивную и полную мощности генератора, их сравнение с заданными пределами изменения данных величин. Если контролируемые параметры выходят за установленные пределы, а также при срабатывании датчиков предельных значений температуры охлаждающей жидкости, давления масла, низкого уровня топлива в баке, вырабатывается команда на отключение нагрузки и аварийный останов двигателя. Срабатывание аварийной защиты дублируется световым сигналом «Авария» на лицевой панели ЩУЭ.
Кроме того контроллер следит за такими параметрами, как количество пусков станции, наработка в моточасах, количество выработанной электроэнергии.
По желанию заказчика изготавливаются щиты управления электростанции по 2-й степени автоматизации, которая позволяет производить автоматический запуск дизельгенератора и подключение нагрузки при отключении напряжения основной питающей сети или при отклонении ее величины за пределы, заданные программируемыми установками; автоматический возврат к питанию нагрузки от сети при восстановлении ее параметров с остановом дизельной электростанции.
Настройки параметров контроллера хранятся во внутренней энергонезависимой памяти и не сбиваются при пропадании внешнего питания. Настройка параметров контроллера может быть выполнена как с его лицевой панели, так и посредством подключения к ПК через интерфейс СОМ.
Технические характеристики
| Наименование | Мощность ном., кВт | Емкость бака, л | Расход, л/ч, | Габаритные размеры, мм | Масса, кг |
| АД-8С-Т400-1РМ13 | 8 | 48 | 2,12 | 1400х600х960 | 465 |
| АД-10С-Т400-1РМ13 | 10 | 48 | 2,62 | 1400х610х960 | 590 |
| АД-11С-Т400-1РМ12 | 11 | 23 | 2,5 | 1300 x 600 x 1020 | 630 |
| АД-12С-Т400-1РМ13 | 12 | 56 | 2,99 | 1400х610х960 | 700 |
| АД-13С-Т400-1РМ12 | 13 | 27 | 2,9 | 1300 x 600 x 1020 | 760 |
| АД-16С-Т400-1РМ13 | 16 | 56 | 3,65 | 1550х610х960 | 770 |
| АД-18С-Т400-1РМ12 | 18 | 38 | 4,1 | 1422 x 600 x 1020 | 780 |
| АД-20С-Т400-1РМ13 | 20 | 60 | 4,86 | 1550х610х960 | 800 |
| АД-22С-Т400-1РМ12 | 22 | 47 | 5 | 1490 x 600 x 1020 | 830 |
| АД-24С-Т400-1РМ12 | 24 | 52 | 5,5 | 1490 x 600 x 1020 | 850 |
| АД-30С-Т400-1РМ12 | 30 | 64 | 6,9 | 1699 x 700 x 1050 | 880 |
