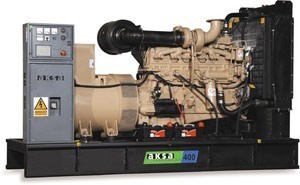

Дизельные электростанции AKSA с двигателями Cummins (Англия). Мощность 55 - 2250 кВА
Технические особенности
- Высокое качество, надёжность и комплектное исполнение
- Компактная конструкция
- Простота запуска и техобслуживания
- Все дизель-генераторные установки проходят всесторонние испытания, в том числе испытания и контроль при полной нагрузке, а также испытания всех функций системы управления и аварийного останова
- Конструктивные решения с широким набором вариантов исполнения и принадлежностей, в том числе: контейнер, шумозащитный контейнер и передвижные установки на прицепах
Двигатель
- Cummins промышленный дизельный двигатель
- Четырёхтактный, с водяным охлаждением, с турбонаддувом
- Механический регулятор двигателя
- Модель АС 160 имеет электронный регулятор
- Система прямого впрыска топлива
- Сменные увлажняемые гильзы цилиндров
- Стартер и зарядный генератор с напряжением 12 В пост. тока
- В моделях АС 150 и АС 200 - 24 В
- Сменный топливный, масляный и сухой воздушный фильтр
- Радиатор и вентилятор охлаждения резервного ДГУ
- Аккумуляторная батарея (кислотная свинцовая), в том числе кабели
- Гибкие шланги топливной системы и ручной клапан слива масла
- Промышленный глушитель и стальные рукава
- Подогреватель охлаждающей жидкости для рубашки охлаждения (автоматические модели)
- Руководство по эксплуатации и принципиальные схемы
Генератор
- Бесщеточный, 4-полюсный, с одним подшипником
- Класс изоляции Н
- Стандартная степень защиты IP21
- С самовозбуждением и саморегулированием
- Обмотка статора с шагом 2/3 для улучшения гармонической составляющей
- Пропитка обмоток лаком под вакуумом для тропиков
- Автоматический электронный регулятор напряжения
Основание агрегата
- Агрегат полностью установлен на прочной стальной раме. Между ножками двигателя / генератора и рамой основания установлены амортизирующие подушки
- Конструкция рамы основания включает топливный бак
- Агрегат можно осторожно поднимать и перемещать, используя раму
- Индикатор уровня топлива со шкалой и сливная пробка на топливном баке
- В раме имеются отверстия для вилочного погрузчика
Кожух
- Все части кожуха имеют модульную конструкцию
- Сварных узлов нет
- Все части кожуха покрыты полиэфирной порошковой краской
- Глушитель стальной с алюминиевым покрытием
- Кнопка аварийной остановки расположена снаружи кожуха
- Кожух легко снимается и его легко переносить
- Простое техобслуживание и эксплуатация
- Кожух можно установить и впоследствии
- Система выхлопа с теплоизоляцией
Система управления
Пульт управления, контроля и защиты установлен на раме агрегата.
В состав пульта управления входит следующее оборудование:
1) Пульт автоматического контроля за исправностью сети Р300:
Состав оборудования пульта:
- Управление на основе контроллера DSE 720
- Электронное зарядное устройство аккумуляторной батареи
- Кнопка аварийного останова
Функции контроллера DSE 720:
- Контроль за энергоснабжением от сети и автоматический пуск резервного ДГУ
- Цифровой ЖК - дисплей с режимом просмотра страниц
- Конфигурирование с передней панели уставок таймеров и размыкания при авариях
- Простое кнопочное управление
OFF - MANUAL - AUTO - TEST - START
ВЫКЛ.- РУЧН. - АВТО. - ИСПЫТ. - ПУСК - Индикаторы работы с доступом через кнопку прокрутки дисплея
Измерения посредством ЖК - дисплея:
- Напряжение генератора, В (L-N)
- Ток генератора, А (L1, L2, L3)
- Частота генератора, Гц
- Напряжение сети, В (L-L/L-N)
- Температура двигателя, °С
- Давление масла двигателя
- Скорость вращения двигателя
- Число часов работы двигателя
- Напряжение батареи, В
Аварийные сигналы:
- Превышение тока
- Превышение скорости
- Понижение / превышение напр. сети
- Понижение / повышен. частоты в сети
- Низкое давление масла
- Высокая температура двигателя
- Низкое напряжение батареи
- Отсутствие заряда
- Неудачный старт
- Аварийный останов
Индикация на СД:
- Сеть в наличии
- Сеть под нагрузкой
- Генератор в наличии
- Генератор под нагрузкой
2) Плата выходных зажимов питания установлена на раме агрегата
Качество
- Оборудование соответствует следующим стандартам: ISO 3046, VDE 0530, BS 4999, BS 5000, IEC 34 Агрегаты изготовляются по стандарту ISO 9001
Технические характеристики
| Модель | Мощность кВА/кВт | Двигатель | |
|---|---|---|---|
| Максимальная | Номинальная | ||
| AC-55 | 55/44 | 50/40 | Cummins, 4BT3.4G2 |
| AC-90 | 90/72 | 80/64 | Cummins, 4BTA3.9G3 |
| AC-110 | 110/88 | 100/80 | Cummins, 6BT5.9G6 |
| AC-150 | 150/120 | 135/108 | Cummins, 6CT8.3G2 |
| AC-200 | 200/160 | 180/144 | Cummins, 6CTA8.3G2 |
| AC-250 | 250/200 | 225/180 | Cummins, 6CTAA8.3G2 |
| AC-350 | 350/280 | 316/253 | Cummins, QLS9-G5 |
| AC-400 | 400/320 | 356/284 | Cummins, NTA855G4 |
| AC-440 | 440/352 | 400/320 | Cummins, NTA855G7 |
| ACQ-515 | 515/412 | 460/368 | Cummins, QSX15G6 |
| ACQ-550 | 550/440 | 500/400 | Cummins, QSX15G8 |
| AC-650 | 650/520 | 590/472 | Cummins, KTA19G8 |
| AC-703 | 703/562 | 638/510 | Cummins, VTA28G5 |
| AC-825 | 825/660 | 750/600 | Cummins, VTA28G6 |
| ACQ881 | 881/704 | 800/640 | Cummins, QSK23G3 |
| AC-1030 | 1030/824 | 930/744 | Cummins, KTA38G3 |
| ACQ-1030 | 1030/824 | 930/744 | Cummins, QST30G3 |
| AC-1130 | 1130/904 | 1030/824 | Cummins, KTA38G5 |
| ACQ-1130 | 1130/904 | 1030/824 | Cummins, QST30G4 |
| AC-1435 | 1435/1148 | 1280/1024 | Cummins, KTA50G3 |
| AC-1675 | 1675/1360 | 1500/1200 | Cummins, KTA50G8 |
| ACQ-2100 | 2100/1680 | 1900/1520 | Cummins, QSK60G3 |
| ACQ-2250 | 2250/1800 | 2000/1600 | Cummins, QSK60G4 |
*Максимальная: Непрерывный режим работы при переменной нагрузке в течение аварийной ситуации
*Номинальная: Непрерывный режим работы при переменной нагрузке для неограниченного периода времени с возможностью 10% перегрузки длительностью 1 час в течение каждых 12-ти часов
