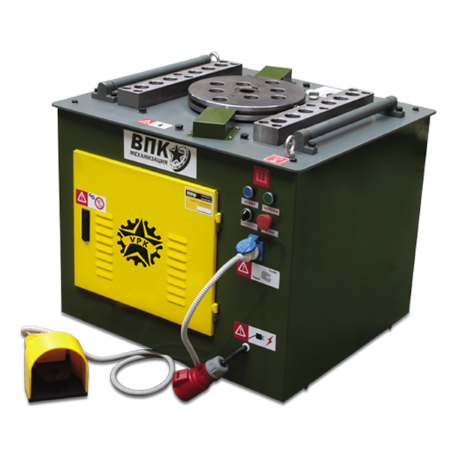

Станок для гибки арматуры Г-40
Станок для гибки арматуры Г-40 применяется на заводах ЖБИ, домостроительных комбинатах, на строительных объектах, предназначен для гибки арматурной стали круглого, квадратного сечения и полосы. Уверенная работа с наиболее востребованными диаметрами арматуры в различных условиях и соотношение "цена -качество" сделали станок для гибки арматуры торговой марки VPK наиболее популярным в своем классе.
ПРИНЦИП РАБОТЫ
Гибка арматуры на станке Г-40 происходит вокруг оси вращения поворотного диска. Поворотный диск приводится во вращение при помощи электромотора и редуктора. Гибка производится как в ручном, так и автоматическом режиме. Требуемый радиус, форма и углы изгиба арматуры достигаются путем выбора определенных втулок и углов поворота диска.
ОСОБЕННОСТИ
- на станке установлена защита электродвигателя и аварийные «СТОПы»
- редукторная система станка состоит из червячной шестерни и вала, которые находится в герметичной масляной «ванне»
- ручное и педальное управление, что обеспечивает удобство работы для оператора, может работать 1-н человек до 8 гибов в минуту как одного, так и нескольких прутков
- все элементы станка хорошо закреплены и защищены
- электродвигатель 3 кВт снабжен предохранителями, обеспечивает безопасность при эксплуатаци
- замена масла один раз в год
В результате проведенной модернизации в 2014 году увеличилась толщина рабочего стола, усилены точки крепления высоконагруженных элементов станка.
ПОДРОБНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | Мощность, 380В, 50Гц, кВт | Скорость вращения рабочего диска, об/мин | Класс арматуры ГОСТ 5781-82 и 10884-94 | Габариты,мм ДхВХШ | Вес, кг | Масло, л | |||||||||||
| А-I (А240) | А-III (А400) | А-500С | Ат500 | ||||||||||||||
| кол-во прутков при единовременной гибке, шт. | |||||||||||||||||
| 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | ||||||
| максимально допустимый øарматуры,мм | |||||||||||||||||
| Г-40 | 3 | 8 | 40 | 22 | 14 | 32 | 20 | 12 | 28 | 18 | 18 | 32 | 20 | 12 | 950х850х950 | 310 |
10 |
