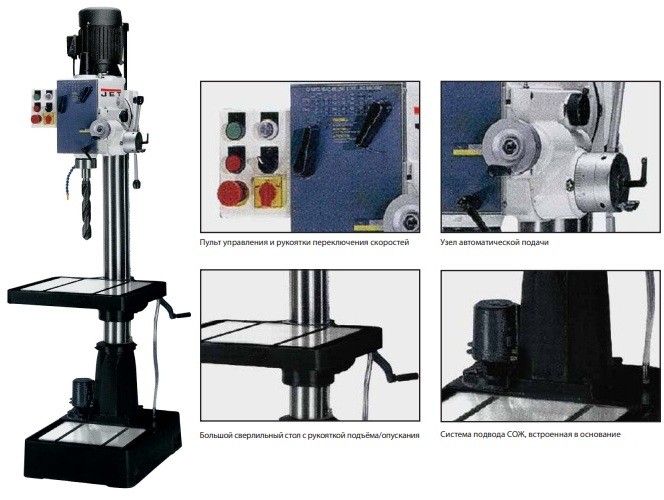

Редукторный сверлильный станок GHD-46PF
Описание
- Сверлильный станок для тяжелых работ с возможностью фрезерования и резьбонарезания;
- Наклон сверлильной головы влево/вправо;
- Перемещение сверлильной головы по стойке для удобства работы сидя;
- Автоматический возврат пиноли шпинделя при автоподаче;
- Система подвода СОЖ встроена в основание;
- Микроподача шпинделя обеспечивает точность работы;
- Масляная ванна редуктора обеспечивает максимальную эффективность, плавный ход работы и продолжительный срок службы;
- Конические роликовые подшипники шпинделя подходят для тяжёлого режима работы;
- Ограничитель хода шпинделя предохраняет коробку передач от повреждений.
Стандартное исполнение
- Защитный экран с концевым выключателем;
- Быстрозажимной патрон 1-16 мм;
- Оправка сверлильного патрона Мk-4/B16;
- Система подвода СОЖ;
- Инструмент для обслуживания;
- Инструкция по эксплуатации.
Технические характеристики
| Модель | GHD-46PF |
|---|---|
| Макс. Ø отверстия в стали | 40 мм /М22 |
| Макс. Ø торцевой фрезы | 100 мм |
| Макс. Ø концевой фрезы | 25 мм |
| Вылет шпинделя | 260 мм |
| Конус шпинделя | МК-4 |
| Расстояние от шпинделя до стола/основания | 690/1469 мм |
| Рабочий ход при сверлении | 130 мм 107 мм (автоподача) |
| Частота вращения шпинделя 6 | 50–1250 об/мин |
| Автоматическая подача пиноли 3 | 0,12/0,18/0,25 мм/об |
| Диаметр колонны | 115 мм |
| Размер стола | 555х495 мм |
| Т-образный паз | 2, 16 мм |
| Размер основания | 914х762 мм |
| Входная мощность | 2,1 кВт / S6 40% |
| Выходная мощность | 1,1 кВт / S1 100% |
| Насос | 0,1 кВт |
| Габаритные размеры (ДхШхВ) | 914х762х2083 мм |
| Масса | 310 кг |
| Артикул (380 В) | 50000436Т |
