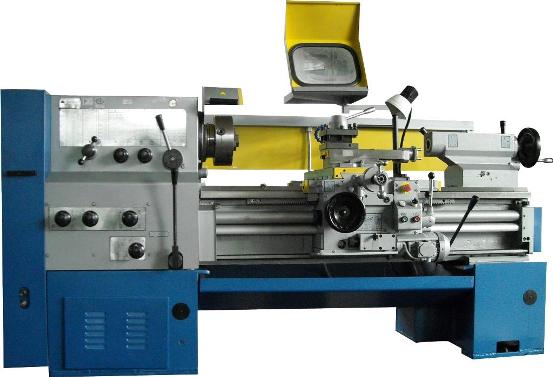

Токарно-винторезный станок ГС526У-02 с РМЦ 2000 мм
Описание
Станок ГС526У-02 предназначен для выполнения разнообразных токарных работ, в том числе нарезания метрической, дюймовой, модульной и питчевой резьбы. Это оборудование отличает превосходное сочетание качества работы и простота в обслуживании.
Токарно-винторезный станок ГС526У-02 можно использовать для обработки закаленных заготовок, благодаря тому, что его шпиндель установлен на специальных подшипниках, обеспечивающих жесткость.
Обработка разнообразных материалов может производиться с ударной нагрузкой без потерь точности.
Высокая мощность главного привода и прочность всех звеньев кинематических цепей главного движения и подач, устойчивость к вибрациям, широкий диапазон скоростей и подач позволяют выполнять на токарном станке ГС526У-02 резание твердосплавным и минералокерамическим инструментом.
Технические характеристики
| Параметр | Величина |
| Наибольший диаметр обрабатываемой заготовки над станиной, мм | 500 |
| Наибольший диаметр обрабатываемой заготовки над суппортом, мм | 275 |
| Наибольшая длина обрабатываемой заготовки, мм | 2000 |
| Центр в шпинделе с конусом по ГОСТ 13214-79 | Морзе 6 |
| Конец шпинделя по ГОСТ 12593-72 | 6К |
| Диаметр цилиндрического отверстия в шпинделе, мм | 57 |
| Наибольшая высота резца устанавливаемого на станке, мм | 25 |
| Количество скоростей шпинделя | 22 |
| Пределы частоты вращения шпинделя, мин-1 | 16..2000 |
| Пределы рабочих подач суппорта, мм/оборот: продольных /поперечных | 0,05..2,8/0,025..1,4 |
| Пределы шагов нарезаемой резьбы: метрических, мм /дюймовых, число ниток на 1 | 0,5..112 /56..0,5 /0,5..112 /56..0,5 |
| Наибольший крутящий момент на шпинделе, кНм | 1 |
| Мощность привода главного движения, кВт | 7,5 (11) |
| Габаритные размеры станка, мм | 3880 x 1265 x 1305 |
| Масса станка (нетто/брутто), кг | 3680/4140 |
| Габаритные размеры упаковки, мм | 4080 x 1465 x 1950 |
| Класс точности по ГОСТ 8-82 | П |
