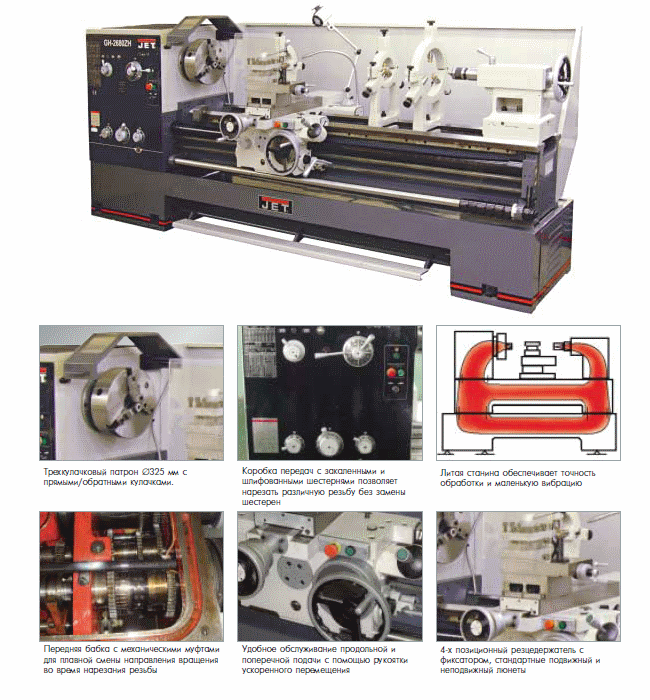

Токарно-винторезные станки серии ZH Ø 660мм
- Передняя бабка с механическими муфтами для плавной смены направления вращения во время нарезания резьбы;
- Механизм плавного пуска защищает двигатель и увеличивает срок службы привода и ремня;
- Удобное управление продольной и поперечной подачей при помощи джойстика с кнопкой ускоренного перемещения;
- Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606);
- Закаленная и отшлифованная станина с призматическими направляющими из серого чугуна;
- Съемный мостик станины;
- Механизмы коробки передач, подачи и привод суппорта работают в масляной ванне;
- Закаленные и отшлифованные шестерни в передней бабке и коробке передач;
- Регулировка зазоров направляющих при помощи клиновых планок;
- Направляющая станины с накладками из Turcite-B;
- Централизованная система подачи смазки продольного суппорта;
- Регулируемая муфта подачи;
- Задняя бабка с регулировкой для обточки конусов;
- Пиноль задней бабки и маховик имеют шкалу для точной установки.
Стандартное исполнение:
- Массивная станина из серого чугуна;
- Трехкулачковый патрон Ø 325 мм с прямыми/обратными кулачками;
- 4-x кулачковая планшайба Ø 400 мм;
- Крепежная плита Ø 630 мм;
- Планшайба Ø 250 мм;
- Четырехпозиционный резцедержатель с функцией быстрого перемещения;
- Вращающийся упорный центр MK-5;
- Упорный центр MK-5;
- Переходная втулка Ø 113/МК-5;
- Подвижный и неподвижный люнеты;
- Поддон для сбора стружки;
- Задняя защитная стенка;
- Ножной тормоз шпинделя с концевым выключателем;
- Устройство подвода СОЖ;
- Галогенная лампочка местного освещения;
- Вал управления с 5 регулируемыми кулачками (отключение продольной подачи);
- Концевой упор продольного перемещения с точной настройкой;
- Защита патрона с концевым выключателем;
- Регулируемые основания;
- Руководство по эксплуатации и список запасных частей с сертификатом соответствия Евросоюза СЕ;
- Инструмент для обслуживания;
- Устройство цифровой индикации по 3 осям.
Принадлежности:
| Артикул-№ | Описание |
| 50000826 | Неподвижный люнет 20-125 мм |
| 956602А | Резцедержатель MultiFix |
| 956638 | Держатель токарного резца MultiFix BD 25120 |
| 956659 | Держатель расточного резца MultiFix BD 32130 |
| 956669 | Держатель расточного резца 40 мм MultiFix BJ 40120 |
| 956720 | Втулка 40 мм/Ик-2 MultiFix BL240 |
| 956721 | Втулка 40 мм/Ик-3 MultiFix BL340 |
| 956722 | Втулка 40 мм/MM MultiFix BL440 |
Технические характеристики:
| Артикул-№, 380В | 50000780Т | 50000785Т | 50000790Т | 50000795Т |
| Модель токарно-винторезного станка: | GH-2660ZH DRO | GH-2640ZH DRO | GH-2680ZH DRO | GH-26120ZH DRO |
| Ø обточки над станиной: | 660 мм | 660 мм | 660 мм | 660 мм |
| Макс. Ø вращения (съемный мостик): | 870 мм | 870 мм | 870 мм | 870 мм |
| Ø обточки над поперечным суппортом: | 420 мм | 420 мм | 420 мм | 420 мм |
| Длина съемного мостика: | 240 мм | 240 мм | 240 мм | 240 мм |
| Расстояние между центрами: | 1530 мм | 1015 мм | 2030 мм | 3050 мм |
| Проходное отверстие шпинделя: | 105 мм | 105 мм | 105 мм | 105 мм |
| Конус шпинделя: | Ø113 мм 1:20 | Ø113 мм 1:20 | Ø113 мм 1:20 | Ø113 мм 1:20 |
| Присоединение шпинделя: Camlock | D1-8 (DIN 55029) | D1-8 (DIN 55029) | D1-8 (DIN 55029) | D1-8 (DIN 55029) |
| Диапазон скоростей: 12 | 36-1600 мм/об | 36-1600 мм/об | 36-1600 мм/об | 36-1600 мм/об |
| Продольная подача: | 0,028-2,52 мм/об | 0,028-2,52 мм/об | 0,028-2,52 мм/об | 0,028-2,52 мм/об |
| Поперечная подача: | 0,012-1,07 мм/об | 0,012-1,07 мм/об | 0,012-1,07 мм/об | 0,012-1,07 мм/об |
| Метрическая резьба: 22 | 1-14 мм/об | 1-14 мм/об | 1-14 мм/об | 1-14 мм/об |
| Дюймовая резьба: 25 | 28-2 TPI | 28-2 TPI | 28-2 TPI | 28-2 TPI |
| Питчевая резьба: 24 | 56-4 DP | 56-4 DP | 56-4 DP | 56-4 DP |
| Модульная резьба: 18 | 0,5-7 MP | 0,5-7 MP | 0,5-7 MP | 0,5-7 MP |
| Ускоренное перемещение продольного суппорта: | 4,5 м/мин | 4,5 м/мин | 4,5 м/мин | 4,5 м/мин |
| Ускоренное перемещение поперечного суппорта: | 2,0 м/мин | 2,0 м/мин | 2,0 м/мин | 2,0 м/мин |
| Максимальный размер инструмента: | 25х25 мм | 25х25 мм | 25х25 мм | 25х25 мм |
| Ход поперечного суппорта: | 310 мм | 310 мм | 310 мм | 310 мм |
| Ход верхнего суппорта: | 145 мм | 145 мм | 145 мм | 145 мм |
| Ход пиноли задней бабки: | 150 мм | 150 мм | 150 мм | 150 мм |
| Диаметр пиноли задней бабки: | 75 мм | 75 мм | 75 мм | 75 мм |
| Конус пиноли задней бабки: | Мк-5 | Мк-5 | Мк-5 | Мк-5 |
| Рабочий диаметр неподвижного люнета | : 100-240 мм | 100-240 мм | 100-240 мм | 100-240 мм |
| Рабочий диаметр подвижного люнета: | 20-100 мм | 20-100 мм | 20-100 мм | 20-100 мм |
| Расстояние между направляющими: | 405 мм | 405 мм | 405 мм | 405 мм |
| Ширина поперечного суппорта: | 135 мм | 135 мм | 135 мм | 135 мм |
| Габаритные размеры: (ДхШхВ) | 3000х1100х1450 мм | 2500х1100х1450 мм | 3500х1100хх1450 мм | 4500х1100 х1450 мм |
| Выходная мощность: | 7,5 кВт / S1 100% | 7,5 кВт / S1 100% | 7,5 кВт / S1 100% | 7,5 кВт / S1 100% |
| Входная мощность: | 12,0 кВт / S6 40% | 12,0 кВт / S6 40% | 12,0 кВт / S6 40% | 12,0 кВт / S6 40% |
| Масса: | 333/0 кг | 3565 кг | 3870 кг | 4250 кг |
