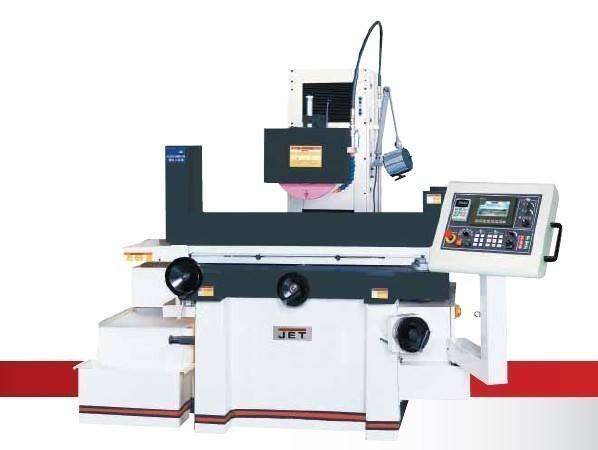

Плоскошлифовальные станки JPSG-1224TD, JPSG-1640TD
Описание
- Станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными рёбрами жёсткости, обеспечивающими высокую жёсткость конструкции станка и снижение вибрации
- Поперечное перемещение стола осуществляется серводвигателем переменного тока, с регулировкой скорости подачи для черновой и чистовой обработки
- Для увеличения эффективности шлифования минимальное перемещение по оси Z составляет 0,001 мм и может устанавливаться на пульте управления
- Пульт управления с сенсорным дисплеем и русифицированным меню
Комплектация
- Пульт управления с сенсорным дисплеем
- Электромагнитный стол
- Шлифовальный круг с фланцами и съемником
- Балансировочный стенд с оправкой
- Автоматическая система смазки
- Система подвода СОЖ с магнитным сепаратором
- Алмазный карандаш для правки круга
- Поперечная подача на ШВП
- Лампа местного освещения
- Защитный экран
- Регулировочные опоры
Технические характеристики
|
Модель JPSG |
JPSG -1224TD |
JPSG -1640TD |
|
Артикул 380В |
ITATD1224 |
ITATD1640 |
|
Размер стола |
300 х 600 мм |
406 х 1020 мм |
|
Макс. длина продольного шлифования |
600 мм |
1020 мм |
|
Макс. длина поперечного шлифования |
330 мм |
410 мм |
|
Размер электромагнитного стола |
300 х 600 мм |
400 х 1000 мм |
|
ПРОДОЛЬНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА |
|
|
|
- гидроцилиндр |
650 мм |
1060 мм |
|
- вручную |
730 мм |
1100 мм |
|
Скорость перемещения стола, плавно |
5-20 м/мин |
5-20 м/мин |
|
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА |
|
|
|
Автоматическое поперечное перемещение |
1-19 мм |
1-25 мм |
|
Автоматическая постоянная скорость подачи |
20-320 мм/мин |
20-320 мм/мин |
|
Автоматическая постоянная скорость подачи |
20-320 мм/мин |
20-320 мм/мин |
|
Макс. автоматическое поперечное перемещение |
310 мм |
430 мм |
|
Макс. ручное поперечное перемещение |
340 мм |
460 мм |
|
Поперечный ход стола за оборот маховика |
5 мм |
5 мм |
|
Цена деления нониуса поперечного перемещения |
0,02 мм |
0,02 мм |
|
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ |
|
|
|
Автоматическая подача |
0,001-0,05 мм |
0,001-0,05 мм |
|
Шаг автоматической подачи |
0,001 мм |
0,001 мм |
|
Ускоренное перемещение |
150 мм/мин |
150 мм/мин |
|
Минимальное ускоренное перемещение |
6 мм/мин |
6 мм/мин |
|
ШПИНДЕЛЬ |
|
|
|
Перемещение шпинделя за оборот маховика |
1 мм |
1 мм |
|
Цена деления нониуса вертикального перемещ |
0,005 мм |
0,005 мм |
|
Частота вращения шпинделя |
1450 об/мин |
1450 об/мин |
|
Диаметр шлифовального круга |
304 мм |
355 мм |
|
Ширина шлифовального круга |
31,75 мм |
50 мм |
|
Отверстие шлифовального круга |
76,2 мм |
127 мм |
|
МОЩНОСТЬ |
|
|
|
Шпиндель S1100% |
3,75 кВт |
3,75 кВт |
|
Двигатель поперечной подачи |
0,075 кВт |
0,075 кВт |
|
Мощность двигателя перемещения суппорта |
0,18 кВт |
0,18 кВт |
|
Мощность общая |
6,2 кВт |
6,37 кВт |
|
Габаритные размеры (Д х Ш х В) |
2700 х 1600 х 1850 мм |
4020 х 2200 х 2050 мм |
|
Габаритные размеры (Д х Ш х В) |
2700 х 1600 х 1850 мм |
4020 х 2200 х 2050 мм |
|
Масса |
1990 кг |
4000 кг |
