Консольные тензорезисторные датчики К-Б-12 и К-О-14

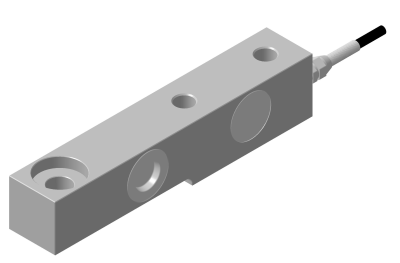

Предлагаем Вашему вниманию консольные тензорезисторные датчики К-Б-12 и К-О-14. Датчики этой серии представляют собой консольную балку и используются в платформенных весах, а также в различном технологическом и дозирующем оборудовании. Принцип действия консольных датчиков основан на преобразовании механической деформации сдвига или изгиба в пропорциональный электрический сигнал.
Серия консольных датчиков представлена несколькими моделями, отличающимися габаритными размерами К-Б-12А, К-Б-12Т, К-Б-12У, К-О-14А.
ПРЕИМУЩЕСТВА
- надежность работы и стабильность показаний (сохранение точностных характеристик) даже в неблагоприятных внешних условиях;
- НПИ (наибольший предел измерений): от 5 кг до 25 т;
- материал корпуса датчика – легированная сталь;
- широкий диапазон рабочих температур;
- крепежные элементы входят в стоимость комплекта поставки (по предварительной заявке Заказчика);
- гарантийный срок службы – 3 года.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Рабочий коэффициент передачи (РКП) | 2,0 / 3,0 мВ/В |
| Класс точности (по ГОСТ 30129) | С3 |
| Вид преобразуемой силы (К-Б-12/К-О-14) | Сдвиг / изгиб |
| Число поверочных интервалов | 3000 |
| Начальный коэффициент передачи (НКП) | 2,5 % от РКП |
| Входное сопротивление | 404 ± 50 / 750 ± 50 Ом |
| Выходное сопротивление | 350 ± 5 / 702 ± 5 Ом |
| Сопротивление изоляции | ≥5000 МОм |
| Диапазон рабочих температур | от –30 до +50 °С |
| Допустимая перегрузка в течение не более 1 часа | 125 % от НПИ |
| Разрушающая перегрузка | 200 % от НПИ |
| Рекомендуемое напряжение питания | от 5 до12 В |
| Максимальное напряжение питания | 15 В |
| Степень защиты (по ГОСТ 14254) | IP 68 |
| Материал корпуса датчика | Легированная сталь |
ОБОРУДОВАНИЕ
| Модель | НПИ |
| К-Б-12А | 300; 500 кг; 1; 2 т |
| 3 т | |
| 5; 7,5 т | |
| 10 т | |
| 15 т | |
| 20; 25 т | |
| К-Б-12Т | 1; 2; 3 т |
| 5 т | |
| 10 т | |
| К-Б-12У | 250 кг |
| 500; 750 кг; 1; 1,5; 2; 2,5 т | |
| 3; 5 т | |
| 7,5; 10 т | |
| К-О-14А | 5; 10; 20; 30 кг |
| 40; 50; 75; 100; 150; 200; 250; 300 кг | |
| 500 кг |
Тензорезисторные датчики «Уралвес» соответствуют международным стандартам качества и внесены в Государственный реестр средств измерения Российской Федерации под № 40870-09 и 40871-09, что подтверждено сертификатами RU.C.28.001.A № 35599 и № 35600.
