Комплектные трансформаторные подстанции КТПТО-80-86У1
Подстанции трансформаторные комплектные для термообработки бетона и грунта КТПТО-80-86У1 трехфазного переменного тока мощностью 80 кВА, напряжением 380 В, частотой 50 Гц предназначены для электропрогрева и других способов электротермообработки бетона и мерзлого грунта с автоматическим регулированием температуры, а также для питания временного освещения и ручного трехфазного электроинструмента напряжением 42 В в условиях строительных площадок.
Климатическое исполнение У, категория размещения 1 по ГОСТ 15150 и ГОСТ 15543.

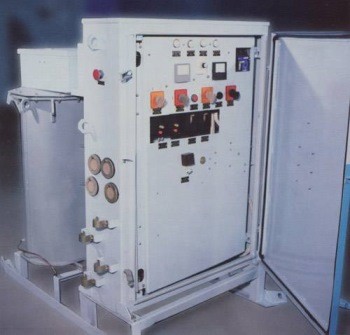

Среднее напряжение (СН) 55-95 В используется для электропрогрева бетона и мерзлого грунта. Имеется возможность подключения потребителей на напряжение 380 В и 42 В. Масса 750 кг. В комплект поставки входят: силовой трансформатор и шкаф управления, установленные на салазках; ЗИП согласно ведомости.
Технические характеристики
|
Наименование основных параметров |
Значение |
|
Номинальная мощность силового трансформатора, кВА |
80 |
|
Номинальное напряжение на стороне ВН, В |
380 |
|
Ступени напряжения на холостом ходу на стороне СН, В |
55, 65, 75, 85, 95 |
|
Ток на стороне СН при напряжении 55-65 В, А |
520 |
|
Ток на стороне СН при напряжении 75-85-95 В, А |
471 |
|
Номинальная мощность обмотки НН силового трансформатора, кВА |
2.5 |
|
Номинальное напряжение на стороне НН силового трансформатора, В |
42 |
|
Номинальная мощность независимого источника питания, кВА |
2.5 |
|
Номинальное напряжение независимого источника питания, В |
42 |
|
Зона автоматического регулирования температуры электропрогрева, °С |
20-100 |
