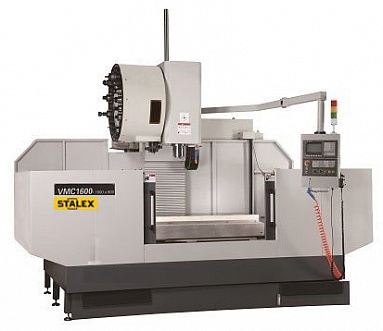

Обрабатывающий центр с ЧПУ STALEX VMC1600F CNC
Описание
Обрабатывающий центр с ЧПУ VMC1600 с жесткой, литой из серого чугуна станиной, высокой точностью, производительностью, надежностью, скоростью и точностью обработки. В станках применяются линейные направляющие и ШВП на выбор HIWIN (Тайвань) и/или NSK (Япония), высокоточный шпиндель пр-во Тайвань. Опционально станок может оснащаться инструментальным магазином на 16 или 24 инструмента, четрертой осью, шнековым или цепным транспортёром для стружки, шпинделем до 12000 об/мин, а также любой системой измерения с ЧПУ Fanuc. Данный тип станков предназначен для фрезерования, сверления, развёртывания, растачивания, обработки корпусных деталей, пресс форм в серийном и единичном производстве.
4-ая ось с поворотным столом и задней бабкой под заказ.
Технические характеристики
| STALEX VMC1600F CNC | |
|
Размер стола, мм |
1800 x 800 |
|
Перемещение по осям X, Y, Z, мм |
1600 x 850 x 700 |
|
Конус шпинделя |
BT50 |
|
Максимальная нагрузка на стол, кг |
2000 |
|
Т-пазы |
5-22H8-150 |
|
Расстояние от оси шпинделя до колонны, мм |
880 |
|
Расстояние от поверхности стола до торца шпинделя, мм |
200-900 |
|
Скорость подачи, мм/мин |
1-8000 |
|
Ускоренные перемещения, м/мин |
15/15/12 |
|
Скорость шпинделя, об/мин |
40-6000 |
|
Мощность главного привода, кВт |
15/18.5 |
|
Сменщик инструмента, шт. |
24 |
|
Максимальный вес инструмента, кг |
15 |
|
Габариты инструмента Ø, мм |
Ø200x300 |
|
Время смены инструмента, сек |
3 |
|
Точность позиционирования, мм |
±0.0025JIS |
|
Точность повтора, мм |
±0.0015JIS |
|
Размер станка, мм |
4400 x 3400 x 3200 |
|
Масса, кг |
12 000 |
