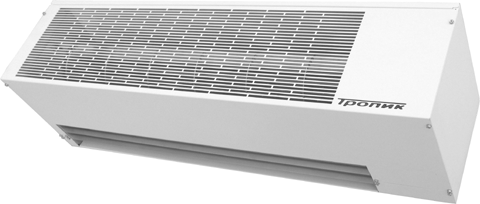

    Серия X500Е, X600E

    Серия X500Е, X600E

    X (икс) серия воздушных завес позволяет перекрывать проемы до 6 метров.

    Все завесы серии Х могут устанавливаться как вертикально, так и горизонтально.

    Внутри серии X завесы подразделяются на классы 400, 500, 600, которые указывают максимальную высоту установки завесы (технически классы определяются производительностью завесы по воздуху).

    Завесы серии X500E комплектуются выносным клавишным пультом управления 3Е (3 скорости и 2 нагрева),а Х600Е пультом управления 2Е (2 скорости и 2 нагрева).

    В качестве опции предлагается выносной капиллярный или электронный терморегулятор.

    Маркировка.

    Первая цифра в маркировке обозначает класс завесы, две другие - мощность нагревательных элементов, буква Е - электрический способ нагрева, буква W - нагрев горячей водой, если буква отсутствует, то завеса без нагрева. В конце добавляется число 10 для завес длиной 1м, 15 для завес длиной 1.5м и 20 для завес длиной 2м.

    Например:

    Х518Е20 - завеса класса 500, электрическая мощность 18кВт , длина 2м, стандартный пульт.
    Х618Е10 - завеса класса 600, электрическая мощность 18кВт , длина 1м, стандартный пульт.

    Крыльчатки вентиляторов Х серии установлены на подшипниках качения, что увеличивает срок службы и уменьшает шум при работе завесы.

    В качестве нагревательных элементов используются "стич-элементы" производства немецкой фирмы EICHENAUER.
    Стич-элементы, применяемые в тепловых завесах ТРОПИК, характеризует работа практически без инерции: нагрев за 1-2 секунды до полной мощности, и мгновенное остывание до безопасной температуры (в отличие от ТЭНов, которые выходят на режим несколько минут и также долго остывают из-за тепловой инерции). Это делает возможным и даже желательным использование концевых выключателей и автоматики. При открывании двери произойдет мгновенная подача теплого воздуха в проём двери, а при закрывании двери - прекращение нагрева либо включение пониженной мощности (в зависимости от настройки автоматики). При этом существенно снижаются затраты на электроэнергию и шумовое воздействие от постоянно работающей завесы.

    В ситуации аварийного прекращения подачи электроэнергии при использовании стич-элементов происходит быстрое остывание устройства. Если же используются ТЭНы, после прекращения обдува температура на ТЭНах будет некоторое время возрастать, что может привести к срабатыванию термозащиты и даже повреждению оборудования.

    Технические характеристики

    Модель / характеристика Х509Е10 X510E10 Х512Е10 Х518Е20 X521E20 Х524E20 Х618E10 Х636Е20
    Мощность нагрева, кВт 9 10,5 12 18 21 24 18 36
    Мощность мотора, кВт 0,5 0,5 0,5 1,0 1,0 1,0 0,7 1,4
    Ступени мощности нагрева, кВт 4,5 / 9 4,5 / 6 / 10,5 6 / 12 9 / 18 9 / 12 / 21 12 / 24 6 / 12 / 18 12 / 24 / 36
    Δt, °C при макс. мощности Vmax / Vmin * 8 / 11 10 / 13 11 / 15 8 / 11 10 / 13 11 / 15 13 / 16 13 / 16
    Напряжение питания, В 380~3N
    50Гц
    380~3N
    50Гц
    380~3N
    50Гц
    380~3N
    50Гц
    380~3N
    50Гц
    380~3N
    50Гц
    380~3N
    50Гц
    380~3N
    50Гц
    Максимальный ток, А 16 18 21 32 36 41 31 61
    Сечение силового кабеля, мм² (медного) 5х2,5 5х2,5 5х4,0 5 х 4,0 5 х 6,0 5 х 6,0 5 х 4,0 5 х 10,0
    Сечение кабеля ПДУ, мм² (медного) 7 х 0,75 7 х 0,75 7 х 0,75 7 х 1,0 7 х 1,0 7 х 1,0 6 х 0,75 6 х 1,0
    Автомат защиты, А 20 25 25 40 40 50 40 75
    Скорость потока воздуха, макс., м/с 16,0 16,0 16,0 16,0 16,0 16,0 18,0 18,0
    Производительность, макс/мин, м³/ч 3600 / 2800 3600 / 2800 3600 / 2800 7200 / 5600 3600 / 2800 7200 / 5600 4800 / 3500 9600 / 7000
    Ширина, мм 1000 1000 1000 2000 2000 2000 1180 2340
    Глубина, мм 300 300 300 300 300 300 313 313
    Высота, мм 251 251 251 251 251 251 282 282
    Вес (без упаковки), кг 21,2 21,2 21,2 41,8 21,2 41,8 26,4 50,5
    Максимальная высота установки, м 5,0 5,0 5,0 5,0 5,0 5,0 6,0 6,0
    Уровень шума на расстоянии 5 м, дБ не более 62 62 62 65 65 65 67 70

    *  В таблице приведены результаты измерений ΔТ при нормальных климатических условиях и номинальном напряжении электросети. При изменении условий эксплуатации от указанных выше, ΔТ может изменяться ± 25%

    Интерьерные завесы Techno, корпус из полированной нержавеющей стали

    Все завесы с исполнением Techno по характеристикам идентичны стандартным завесам серии Х
