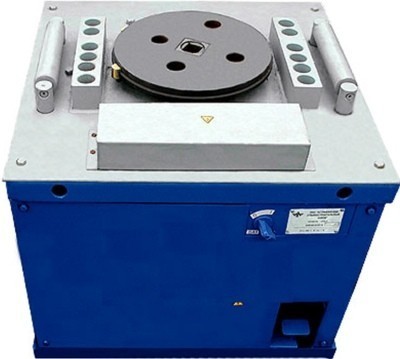

Станок для гибки арматуры СГА-40
Описание
Станок для гибки арматуры СГА-40 используется для гибки прутков арматурной стали на предприятиях, специализирующихся на производстве железобетонных изделий и на строительных площадках.
На станке установлен цилиндрический 3-х ступенчатый редуктор, который по сравнению с червячным редуктором, установленным на станке, передает крутящий момент больше на 40% и позволяет гнуть арматурную сталь диаметром 45 мм с большим запасом прочности.
Станок СГА-40 с микропроцессорной системой управления, бесконтактными датчиками, которые работают под напряжением 12 В. Предусмотрено два режима работы: ручной и автоматический. В ручном режиме возможна гибка по шаблону с последующим введением этого значение для автоматического режима.
Станок СГА-40 после гибки делает откат на 10 градусов для освобождения арматуры от натяга и паузу на 1-5 секунде.
Благодаря четко продуманной конструкции гибочный станок СГА-40 для гибки арматуры обеспечивает удобство и высокую скорость работы.
Технические характеристики
| Наибольший диаметр изгибаемой арматурной стали (класс А-1) | 45 мм |
| Допускаемый радиус изгиба прутков по внутреннему контуру: | |
| - наибольший | 55 мм |
| - наименьший для прутка диаметром до 14 мм | 12 мм |
| - наименьший для прутка диаметром свыше 14 мм | 20 мм |
| Частота вращения гибочного диска | 3,4,14 оборотов/минуту |
| Установленная мощность | 3 кВт |
| Габаритные размеры | 778 x 760 x 790 мм |
| Масса | 380 кг |
Особенности работы станка для гибки арматуры СГА-40
- При нажатии педали станка СГА-40 происходит замыкание контактов конечного выключателя и вращение рабочего стола (диска) по часовой стрелке.
- При переключении контактов конечного выключателя происходит возврат гибочного диска в исходное положение до размыкания контактов конечного выключателя, двигатель останавливается. Повторный цикл станка происходит аналогично.
- При установке гибочного станка для арматуры СГА-40 на рабочем месте, необходимо подготовить фундамент. Глубина заложения фундамента зависит от характера грунта. Станок крепится к фундаменту анкерными болтами.
- При необходимости к станку подводятся все необходимые коммуникации, такие как питающий кабель, заземление, вытяжная вентиляция. Заливается масло в червячный редуктор.
- При подготовке к работе, необходимо проверить в первую очередь надежность крепления заземления станка для гибки арматуры СГА-40, внешнее состояние станка (визуально), проверить техническое состояние станка в объеме ежемесячного технического обслуживания.
- Установить на станок соответствующее приспособление для гибки в зависимости от диаметра арматуры и внутреннего радиуса сгибаемой арматуры.
- Установить диск и кулачки останова и реверса в исходное положение.
- Перед запуском станка под нагрузкой, необходимо проверить его работу в холостом режиме (без нагрузки), при этом необходимо обратить внимание на точность остановки гибочного диска в исходном положении.
- Завершить обкатку гибочного станка СГА-40 внешним осмотром его механизмов.
