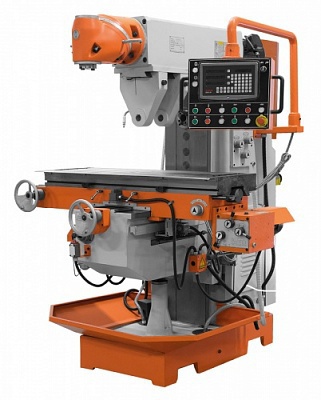

Широкоуниверсальный фрезерный станок STALEX LM1450
Описание
Широкоуниверсальный фрезерный станок предназначен для выполнения различных операций по обработке плоских и корпусных деталей методом фрезерования, сверления, зенкования. На станке можно обрабатывать детали как вертикальным, так и горизонтальным шпинделем, что позволяет использовать различные виды фрез: торцевые, концевые, дисковые, фасонные и т.д. Фрезерная голова станка поворачивается на угол ± 180 градусов. Станок оснащен системой подвода СОЖ и лампой местного освещения.
Станок изготовлен из высококачественного чугуна, что уменьшает вибрацию в процессе работы. Станок в стандартном исполнении оснащен устройством цифровой индикации(УЦИ) и автоматизированным столом по трем осям. Станок может применяться в условиях единичного и мелкосерийного производства.
Особенности
- Массивная чугунная конструкция
- Основные узлы станка изготовлены из высокопрочного чугуна или стали
- Вертикальный и горизонтальный шпиндель
- Перемещение стола в трёх плоскостях
- Автоматическое перемещение стола по трем осям (X/Y/Z) при помощи электропривода
- Устройство цифровой индикации (УЦИ) по трём осям Х/Y/Z (SDS6-3V)
- Система подачи СОЖ
- Подсветка рабочей зоны станка
- Возможность поворота фрезерной головки в обе стороны на 360º
- Централизованная подача смазки узлов
Технические характеристики
| Stalex LM1450 | |
|---|---|
| Макс. диаметр торцевого фрезерования | 125 мм (В) / 100 мм (Г) |
| Макс. диаметр вертикального фрезерования | 35 мм |
| Макс. диаметр сверления | 65 мм |
| Угол поворота фрезерной головки | 360° |
| Конус шпинделя | ISO40 (В) / ISO40 (Г) |
| Диапазон скоростей вертикального шпинделя | 35 - 1600 об/мин |
| Диапазон скоростей горизонтального шпинделя | 40 - 1300 об/мин |
| Расстояние от шпинделя до поверхности стола | 150-600 мм |
| Размер рабочего стола | 1250х360 мм |
| Диапазон скоростей шпинделя (XYZ) | 100х300x390 мм |
| Т-образные пазы (число-ширина-расстояние) | 3 / 18 / 80 мм |
| Мощность главного электродвигателя | 3 кВт |
| Автоматическое перемещение стола электроприводом | стандартная комплектация |
| Устройство цифровой индикации (УЦИ) по осям Х/Y/Z | стандартная комплектация |
| Система подачи СОЖ | стандартная комплектация |
| Размер упаковки | 1670х1670х2250 мм |
| Вес нетто/брутто | 2600/2800 кг |
