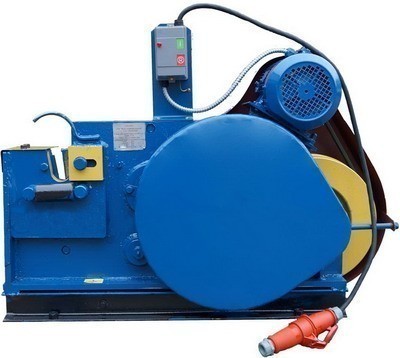

Станки для резки арматуры СМЖ-172А, СМЖ-172БМА
Описание
Станки СМЖ-172А, СМЖ-172БМА используют для резки и рубки арматуры на заводах по производству железобетонных изделий, в специализированных арматурных производствах, на строительных площадках. Могут применяться для резки круглой, квадратной и полосовой стали с пределом прочности 470 МПа.
Привод рабочего органа (ножа) станка для резки арматуры СМЖ172 осуществляется от электродвигателя посредством механической передачи. Процесс резки арматуры на станках происходит при перемещении подвижного ножа относительно неподвижного.
Для преобразования вращательного движения вала электродвигателя в возвратно-поступательное движение рабочего органа используется кулисный механизм.
Станок для резки арматуры СМЖ-172А работает в режиме непрерывного реза, а СМЖ-172БМА может работать в режимах непрерывного или одиночного реза. Это оборудование состоит из следующих основных узлов: станины в сборе, кулисного механизма, механизма привода, электродвигателя с электроаппаратурой. В состав станка для рубки арматуры СМЖ-172БМА кроме узлов, указанных выше, входит механизм включения кулисы.
Технические характеристики
| Наименование параметра, размерность | Величина параметра | |
| Усиление на ножах, кН | 350 | 350 |
| Диаметр разрезаемой стали, мм класс А-I класс А-II класс А-III |
40 36 32 |
40 36 32 |
| Квадрат, мм | 36 x 36 | 36 x 36 |
| Полоса, мм | 40 x 12 | 40 x 12 |
| Число ходов кулисы, ходов/минуту | 33 | 33 |
| Мощность электродвигателя, кВт | 3 | 3 |
| Непрерывный ход ножа | имеется | имеется |
| Одиночный ход ножа | - | имеется |
| Габаритные размеры, мм | 1100 x 430 x 790 | 1030 x 467 x 775 |
| Масса станка СМЖ172, кг | 435 | 450 |
