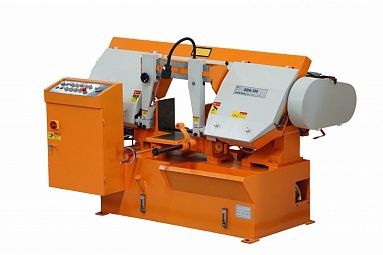

Станок ленточнопильный STALEX SBS-380
Описание
Модель Stalex SBS-380 является гидравлическим ленточнопильным станком, консольного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб с максимальным диаметром круга 380 мм, в том числе и металлических заготовок сплошного сечения. Прямоугольная заготовка макс. сечением 400x250 мм под углом 90°.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок.
В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно, установленное на станке
- регулируемый упор - 350 мм
Ленточное полотно: Движение ленты осуществляется в 4-х режимах (25, 35, 45 и 55 м/мин)
Процесс пиления
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулируемая подача СОЖ в зону резания
- Расстояние движения направляющих по салазкам
На станках применяются биметаллические пилы марок М42 и М51 размером 34х1,1х4115 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей.
Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
Особенности
- Угол пиления заготовок 90°
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется трёхфазным двигателем
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
- 4 скорости вращения полотна
- Подсветка зоны резания
Технические характеристики
| 90° | ||||
|---|---|---|---|---|
| Максимальное сечение круглого профиля, мм | 380 | |||
| Максимальное сечение прямоугольного профиля, мм | 400 х 250 | |||
| Мощность двигателя | 3,0 кВт (3-х фазный) | |||
| Мощность привода гидравлической станции | 0,75 кВт | |||
| Мощность мотора помпы СОЖ | 0,075кВт | |||
| Скорость резания | 25, 35, 45, 55 м/мин | |||
| Размер полотна, мм | 34х1,1х4115 мм | |||
| Привод | Клиноременный | |||
| Габариты упаковки (ДхШхВ), мм | 2000х1200х1310 мм | |||
| Масса | 980 кг | |||
