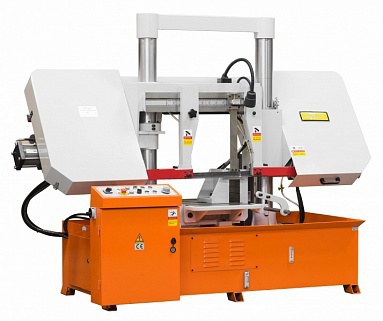

Станок полуавтоматический двухколонный Stalex TGK-4240
Описание
Модель Stalex TGK-4240 является гидравлическим ленточнопильным станком, колонного двухстоечного типа.
Полуавтоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 400 мм и прямоугольной заготовки 400x400 мм под углом 90°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
В стандартную комплектацию входят:
- ленточнопильный станок
- ленточнопильное полотно, установленное на станке
- регулируемый упор - 400 мм
- вспомогательный стол с роликами подачи, перед тисками
Особенности
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Угол пиления заготовок 90°
- Станок управляется трёхфазным двигателем
- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические с возможностью быстрого зажима заготовок
- 2 скорости вращения полотна
- Подсветка зоны резания
- Зубчатый привод
- Гидравлическое натяжение полотна
- Автоматическое отключение при завершении резки
- Термозащита электродвигателя
- Увеличенная скорость подачи до касания материала
Технические характеристики
| 90° | ||||
|---|---|---|---|---|
| Максимальное сечение круглого профиля, мм | 400 | |||
| Максимальное сечение прямоугольного профиля, мм | 400 х 400 | |||
| Мощность двигателя | 3,0/4,0 кВт (3-х фазный) | |||
| Мощность гидравлической станции | 0,75 кВт | |||
| Мощность системы СОЖ | 0,09 кВт | |||
| Скорость резания | 35, 56 м/мин | |||
| Размер полотна, мм | 41х1,3х5000 мм | |||
| Натяжение полотна | Гидравлическое | |||
| Тиски | Гидравлические | |||
| Привод | Зубчатый | |||
| Рабочая высота стола | 611 мм | |||
| Объем гидравлического бака | 60 л | |||
| Объем бака СОЖ | 20 л | |||
| Габариты станка (ДхШхВ), мм | 2690х1340х2150 мм | |||
| Масса нетто/брутто | 1330/1555 кг | |||
