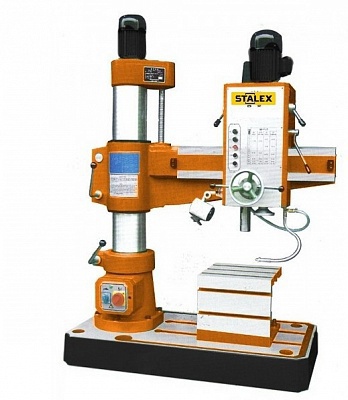

Станок радиально-сверлильный STALEX SRD-4010
Описание
Радиально-сверлильный станок предназначен для сверления, зенкерования, растачивания, развертывания, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов. Станки предназначены для обработки отверстий в средних и крупных деталях. Все основные узлы станка изготовлены из высокопрочных сталей и сплавов, отличается высокой прочностью и долговечностью. Механизмы управления станком находятся на передней части шпиндельной бабки. Насос и бак СОЖ располагаются в основании станка.
- Система подвода СОЖ
- Рабочий стол
- Набор анкерных болтов
- Рабочая лампа
- Ящик с инструментами
- Инструкция по эксплуатации
- Сертификат точности
- Упаковочный лист
Особенности
- Шпиндельная головка имеет закаленные и шлифованные шестерни, смонтированные на шлицевых валах
- Стойка разработана для жесткости и минимального отклонения
- Консоль имеет ребра жесткости, чтобы противостоять напряжению и минимизировать отклонения
- Консоль перемещается по шлифованной стойке, обеспечивающей легкий подъем, до концевого выключателя
- Шпиндель из высокоуглеродистой стали с направляющим пазом и усиленными подшипниками
- Опорная плита имеет Т-образные пазы и сливные каналы
- Двигатель имеет независимую систему защиты перегрузки
- Концевые выключатели расположены в крайних точках перемещения консоли
Технические характеристики
| STALEX SRD-4010 | |
|---|---|
| Макс. Ø сверло, сталь, мм | 40 |
| Макс. Ø сверло, чугун, мм | 40 |
| Макс. Ø растачивания сталь / чугун, мм | 86 / 100 |
| Диаметр стойки, мм | 240 |
| Расстояние между шпинделем и стойкой (мин/макс), мм | 320 / 1000 |
| Расстояние между шпинделем и основанием (мин/макс), мм | 220 / 1000 |
| Рабочая зона стола (ДхШхВ), мм | 600х450х450 |
| Конус шпинделя | MТ-4 |
| Ход пиноли шпинделя, мм | 280 |
| Диапазон вращения шпинделя, 8, об/мин | 32-2500 |
| Автоподача пиноли шпинделя, 3, мм/об | 0,1-1,25 |
| Мощность двигателя, кВт | 2,2 |
| Мощность насоса СОЖ, кВт | 0,37 |
| Размер основания, мм | 1710х800х160 |
| Габаритные размеры, мм | 1760х800х2050 |
| Масса нетто/брутто, кг | 1600/1720 |
