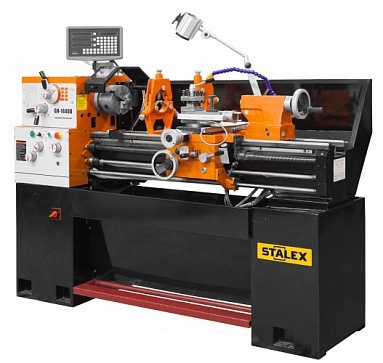

Станок токарно-винторезный STALEX GH-1440B
Описание
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.
Комплектация поставки
- 3-х кулачковый патрон Ø160 мм
- 4-х кулачковая планшайба Ø200 мм
- Планшайба Ø300 мм
- 4-х позиционный резцедержатель
- Поддон для сбора стружки
- Неподвижный и подвижный люнеты
- Ножной тормоз
- Лампа местного освещения
- Система подвода СОЖ
- Комплект сменных шестерен
- 2 невращающихся центра МК-3
- Переходник МК5/МК3
- Продольный упор с точной регулировкой
- Лимб для нарезания резьбы
- Инструмент для обслуживания в инструментальном ящике
- Масленка
- Инструкция по эксплуатации на русском языке
- Деталировка
- Сертификат точности
Особенности
- Закаленные и отшлифованные направляющие станины
- Коробка передач с большим выбором подач
- Работа передач в масляной ванне
- Возможность нарезания метрической и дюймовой резьбы
- Реверсивное, толчковое вращение шпинделя
- Без зазорная регулировка при помощи клиновых реек
- Регулируемая задняя бабка для точения конусов
- Встроенная система подвода СОЖ
- Шкала на пиноли и маховике задней бабки
- Шестерни изготовлены из высококачественной стали, отшлифованы и закалены
Технические характеристики
| Stalex GH-1440B | |
|---|---|
| Диаметр обработки: над станиной | 360 мм |
| Диаметр обработки: над поперечным суппортом | 215 мм |
| Диаметр обработки: над съемным мостиком станины | 508 мм |
| Расстояние между центрами | 1000 мм |
| Трехкулачковый патрон | 160 мм |
| Частота вращения шпинделя, 8 | 70-2000 об/мин |
| Конус шпинделя | МК-5 |
| Шпиндель | D4 |
| Проходное отверстие шпинделя | 38 мм |
| Макс. размер хвостовика инструмента | 16х16 мм |
| Ход поперечного суппорта | 162 мм |
| Ход верхнего суппорта | 89 мм |
| Конус пиноли задней бабки | МК-3 |
| Ход пиноли задней бабки | 95 мм |
| Диапазон продольной подачи | 0,026-0,348 мм/об |
| Диапазон поперечной подачи | 0,007-0,094 мм/об |
| Метрическая резьба, 28 | 0,45-10 мм/об |
| Дюймовая резьба, 20 | 40-4 TPI |
| Диапазон зажима неподвижного люнета | 6-95 мм |
| Диапазон зажима подвижного люнета | 6-70 мм |
| Шаг ходового винта | 4 мм |
| Резервуар для СОЖ | 15 л |
| Ширина станины станка | 186 мм |
| Мощность главного привода | 1,5 кВт |
| Габаритные размеры | 1900×710×1170 мм |
| Масса | 610кг |
