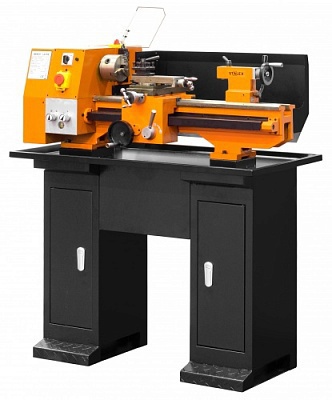

Токарный станок Stalex SBD-920W
Описание
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления металлов и полимерных материалов, поддающихся обработке резанием.
Комплектация поставки
- Четырехпозиционный резцедержатель
- Комплект сменных шестерен
- Люнет подвижный и неподвижный
- Невращающийся центр MK-2
- 3-х кулачковый патрон Ø100 мм
- Комплект прямых и обратных кулачков
- Принадлежности для монтажа
- Инструкция по эксплуатации
- Сертификат точности
- Задняя защитная стенка
Подставка для токарного станка Stalex SBD-920W в стандартную комплектацию не входит, поставляется отдельно
Особенности
- Закаленные и отшлифованные направляющие станины
- Массивная станина из серого чугуна
- Быстрое переключение передач
- Продольная автоподача
- Быстросменная ременная передача
- Реверсивное вращение шпинделя
- Конусные роликовые подшипники шпинделя
- Беззазорная регулировка при помощи клиновых реек
Технические характеристики
| Stalex SBD-920W | |
|---|---|
| Максимальный диаметр обработки: над станиной | 210 мм |
| Максимальный диаметр обработки: над поперечным суппортом | 135 мм |
| Расстояние между центрами | 510 мм |
| Частота вращения шпинделя(6 позиций) | 100 – 2000 об/мин |
| Конус шпинделя | MT-3 Морзе |
| Трехкулачковый патрон | 100 мм |
| Проходное отверстие шпинделя | 20 мм |
| Ход поперечного суппорта | 100 мм |
| Ход верхнего суппорта | 70 мм |
| Максимальный размер хвостовика инструмента | 10х10 мм |
| Диапазон подач | 0,02-0,55 мм/об |
| Метрическая резьба.17 | 0,4-3,5 мм/об |
| Дюймовая резьба.10 | 7-44 ниток на дюйм |
| Шаг ходового винта | 1,5 мм |
| Конус пиноли задней бабки | МT-2 Морзе |
| Ход пиноли задней бабки | 40 мм |
| Напряжение в сети | 220 В |
| Максимальная потребляемая мощность | 0,55 кВт |
| Габаритные размеры (ДхШхВ) | 910х630х400 мм |
| Масса | 109 кг |
