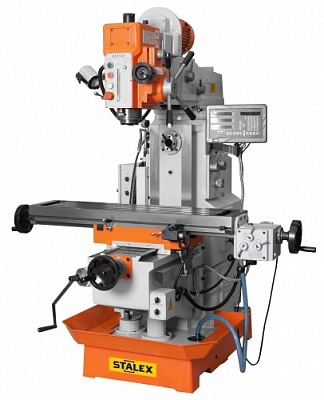

Универсально-фрезерный станок STALEX XZ6326
Описание
Универсально-фрезерный станок предназначен для фрезерования, сверления, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов.
Особенности
- Вертикальный и горизонтальный шпиндели
- Макс. радиальное биение переднего конца шпинделя – 0,01 мм
- Усиленные упорные подшипники шпинделя
- Автоматический ход пиноли
- Режим резьбонарезания
- Правое и левое вращение шпинделя
- Механизированный подъем стола
- Цифровая индикация перемещения по оси X, Y, Z
- Наклон головки на угол ± 90° влево/вправо
- Точная регулировка подачи по оси Z
- Автоматическая подача по оси X
- Централизованная смазка головки
- Встроенное устройство подвода СОЖ и поддон для сбора стружки
- Лампа освещения
Технические характеристики
| Stalex ZX6326 | |
|---|---|
| Макс. диаметр сверления(чугун) | 50 (автоподача 14) мм |
| Макс. диаметр торцевого фрезерования | 125 мм |
| Макс. диаметр концевого фрезерования | 25 мм |
| Макс. диаметр резьбонарезания | М16 |
| ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ | |
| Частота вращения шпинделя, 12 | 67-2010 об/мин |
| Конус шпинделя | ISO40 DIN 2080 |
| Ход пиноли шпинделя | 120 мм |
| Автоматическая подача пиноли | 0,1/0,15/0,3 мм/об |
| Диапазон наклона головки | ±45⁰ |
| Расстояние шпиндель-стойка | 200-550 мм |
| Расстояние шпиндель-стол | 80-420 мм |
| ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ | |
| Частота вращения шпинделя, 12 | 40-1300 об/мин |
| Конус шпинделя | ISO40 DIN 2080 |
| Расстояние шпиндель-стол | 0-340 мм |
| ФРЕЗЕРНЫЙ СТОЛ | |
| Размер стола | 1120х260 мм |
| Ход стола по оси Х x Y | 600х300 мм |
| Диапазон подач | 24-402 мм/мин |
| Т-образные пазы, 3 | 14 мм |
| Напряжение питания | 380 В |
| Выходная мощность, вертик./горизонт., S1 100 | 1,5/2,2 кВт |
| Потребляемая мощность, вертик./горизонт., S6 40% | 2,2 кВт |
| Габаритные размеры | 1580×1450×2150 мм |
| Масса | 1350 кг |
