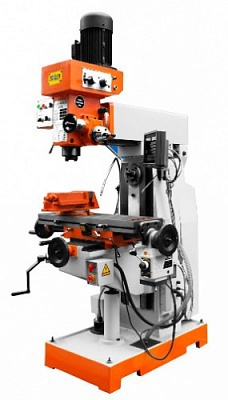

Универсально-фрезерный станок STALEX ZX7550CW
Описание
Универсально-фрезерный станок предназначен для выполнения различных операций по обработке плоских и корпусных деталей методом фрезерования, сверления, зенкования. На станке можно обрабатывать детали как вертикальным, так и горизонтальным шпинделем, что позволяет использовать различные виды фрез: торцевые, концевые, дисковые, фасонные и т.д. Фрезерная голова станка имеет возможность поворота на угол ± 45 градусов. Станок оснащен системой подвода СОЖ и лампой местного освещения, тисками.
Станок изготовлен из высококачественного чугуна, что уменьшает вибрацию в процессе работы. Станок в стандартном исполнении оснащен устройством цифровой индикации(УЦИ) и автоподачей по оси Х. Станок может применяться в условиях единичного и мелкосерийного производства.
Особенности
- Массивная чугунная конструкция
- Основные узлы станка изготовлены из высокопрочного чугуна или стали
- Вертикальный и горизонтальный шпиндель, разворот верхней части станка на 180º
- Перемещение стола в трёх плоскостях
- Автоматическое перемещение стола по оси Х при помощи электропривода
- Устройство цифровой индикации (УЦИ) по трём осям Х/Y/Z (SDS6-3V)
- Система подачи СОЖ
- Подсветка рабочей зоны станка
- Комплектуется поворотными тисками и оснасткой
- Возможность поворота вертикального шпинделя в обе стороны на 45º
Технические характеристики
| Stalex ZX7550CW | |
|---|---|
| Макс. диаметр сверления | 50 мм |
| Макс. диаметр торцевой фрезы | 100 мм |
| Макс. диаметр концевой фрезы | 25 мм |
| Макс. диаметр растачивания | 120 мм |
| Макс. диаметр нарезаемой резьбы | М16 |
| Диапазон вращения вертикального шпинделя: 8 ступеней | 115 - 1750 об/мин |
| Диапазон вращения горизонтального шпинделя: 8 ступеней | 38 - 1335 об/мин |
| Расстояние от шпинделя до поверхности стола | 70-420 мм |
| Размер рабочего стола | 800х240 мм |
| Ход рабочего стола (продольный-поперечный) | 400х230x350 мм |
| Т-образные пазы: 5 | 14 мм |
| Диапазон поворота вертикального шпинделя | 45° влево/45° вправо |
| Привод вертикального шпинделя | зубчатый |
| Привод горизонтального шпинделя | ремённый |
| Мощность главного электродвигателя | вертикальный 0,85/1,5 кВт/горизонтальный 2,2 кВт |
| Автоматическое перемещение стола электроприводом | стандартная комплектация |
| Устройство цифровой индикации (УЦИ) по осям Х/Y/Z | стандартная комплектация |
| Система подачи СОЖ | стандартная комплектация |
| Размер упаковки | 1140х1220х2220 мм |
| Масса нетто/брутто | 850/1050 кг |
