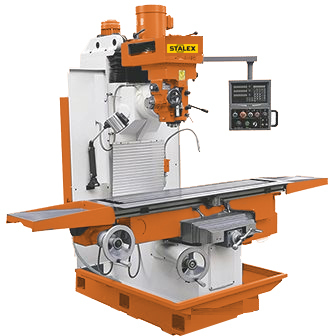

Вертикально-фрезерный станок STALEX X713
Описание
Бесконсольный универсальный фрезерный станок X713 представляет собой тяжелый высокопроизводительный станок предназначеный для фрезерования и сверления металлических заготовок, может выполнять продольное, горизонтальное, вертикальное и угловое фрезерование с несколькими видами фрезерных головок. Массивная конструкция станины обеспечивает высокую точность обработки крупных заготовок; высококачественные подшипниковые узлы обеспечивают минимальные биения на шпинделе; высококачественный блок электрооборудования обеспечивает бесперебойную работу станка в течение продолжительного времени. Станок X713 предназначен для эксплуатации в различных областях промышлености. в том числе на крупных предприятиях в условиях серийного. мелкосерийного. и единичного производства.
Технические характеристики
| | X713 |
Размер стола
| 1525×320 мм |
| T- образный паз ( ширина×кол-во×расстояние) | 14x3x80 мм |
Мин расстояние от оси шпинделя до края колонны
| 450 мм
|
Мин расстояние от торца шпинделя до поверхности стола
| 70-570 мм |
Расстояние от оси вертикального шпинделя до направляющей колонны
| 110 мм |
Перемещение стола X, Y
| 1050×470 мм |
Перемещение по оси Z
| 500 мм
|
Кол-во скоростей шпинделя
| 10 |
Диапазон скоростей шпинделя
| 70-3620 об/мин |
Конус шпинделя
| ISO40
|
Ход пиноли
| 127 мм |
Максимальная нагрузка на стол
| 600 кг
|
Диапазон скоростей подачи стола
| X:20-1200 мм/мин Y: ручное
|
Диапазон скоростей подачи по оси Z
| 1200 мм/мин
|
Ускоренная подача стола
| X:1200 мм/мин Y: ручное
|
Ускоренная подача по оси Z
| 1200 мм/мин
|
Мощность основного привода
| 3.7 кВт
|
Мощность привода подачи
| 0.4кВт |
Мощность привода СОЖ
| 0.04 кВт |
Габаритные размеры (Д × Ш × В)
| 2010×1900×2250 мм |
Масса нетто
| 2500 кг |
