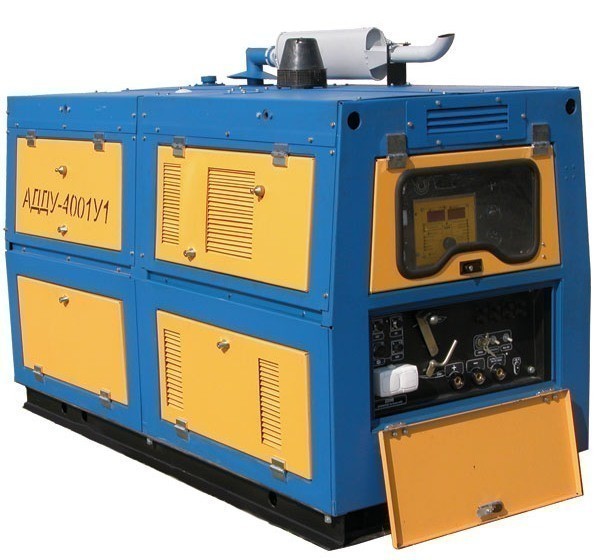

Агрегат сварочный АДДУ-4001 Север
Общие характеристики сварочного агрегата
Агрегат сварочный с универсальными характеристиками АДДУ-4001У1 предназначен для использования в качестве автономного источника питания постоянным током одного сварочного поста при:
- ручной дуговой сварке, резке и наплавке металлов (ММА) штучными покрытыми электродами;
- механизированной сварке плавящимся электродом в среде защитных инертных или активных газов (MIG/MAG) газов, либо с использованием самозащитной порошковой проволоки при комплектации агрегата соответствующим полуавтоматом.
В своем составе агрегат имеет вспомогательный генератор переменного тока напряжением 230В, 50Гц для питания электроинструмента, освещения и других потребителей.
Агрегат модернизирован по предложениям специалистов ОАО "Татнефть" и ОАО "АК Башнефть":
- изменен дизайн капота;
- панель управления защищена от случайных механических повреждений;
- установлено смотровое окно приборной панели;
- установлена надежная импортная муфта между генератором и двигателем;
- агрегат защищен от дождя, падающего под углом 60 град. от вертикали (ГОСТ 14254-80, степень защиты IP23);
- установлен термопенал для поддержания электродов в сухом состоянии;
- установлен предпусковой подогреватель двигателя.
Конструктивное исполнение "Север" - для работы в тяжелых климатических условиях:
- статор сварочного генератора изготавливается с трехслойной пропиткой изоляционным лаком и двухслойным покрытием лобовых частей катушечных групп эмалью ГФ-92-ХС;
- комплектуется пластиковой маской сварщика НН-10,
электрододержателем и клеммой заземления фирмы «КОРД».
Агрегат АДДУ-4001У1 является новейшей разработкой и существенно отличается от всех известных агрегатов серии АДД своими сварочными свойствами. Использование надежных силовых тиристоров, управляемых микроконтроллером, обеспечивает формирование внешних характеристик для различных видов сварки.
При ручной дуговой сварке покрытым электродом агрегат АДДУ-4001 обеспечивает:
- комбинированную внешнюю вольтамперную характеристику, состоящую из четырёх участков (пологопадающего, крутопадающего, вертикальнопадающего и участка короткого замыкания);
- плавное регулирование сварочного тока в диапазоне от 40 до 400А без промежуточных переключений;
- дистанционное регулирование сварочного тока на расстоянии до 20м от агрегата;
- выбор и установку наклона рабочего участка внешней характеристики. Это позволяет получить как высокую стабильность тока, так и возможность его быстрого изменения при манипулировании длиной дуги, например для удержания ванны при сварке в вертикальном и потолочном положениях;
- режим «горячий старт» - регулируемое увеличение тока при зажигании дуги, что обеспечивает практически безупречное зажигание, а также высокое качество начального участка шва;
- режим форсирования тока короткого замыкания. В зависимости от типа покрытия электрода и пространственного положения сварного шва обеспечивается с одной стороны, малое разбрызгивание, а с другой - энергичный перенос капли без прилипания электрода к ванне, что особенно важно при сварке вертикальных и потолочных швов;
- функцию защиты от прилипания, которая ограничивает ток длительного короткого замыкания, благодаря чему снижается прочность прилипания электрода к детали, предупреждается отслоение покрытия электрода и облегчается повторное зажигание;
- ограничение напряжения холостого хода безопасной величиной 12В;
При механизированной сварке обеспечивается:
- плавная, в том числе дистанционная, настройка сварочного напряжения;
- оптимизация динамических параметров при сварке с короткими замыканиями, снижающая разбрызгивание;
- возможность подключения и работы с различными типами подающих механизмов, в том числе предназначенных для сварки в монтажных условиях самозащитной порошковой проволокой.
 |
Аттестованы АЦ "Газпром", включены в:
|
 |
Аттестованы ОАО "АК "Транснефть", включены в:
|
При любом способе сварки рабочие параметры задаются в цифровом виде в абсолютных значениях. Значения тока и напряжения, характеризующие режим сварки, отображаются на цифровых индикаторах. Предусмотрено хранение в памяти и воспроизведение заранее установленных режимов, в том числе подобранных сварщиком.
Агрегату АДДУ-4001 присущи традиционные конструктивные особенности сварочных агрегатов ЗАО "Уралтермосвар":
- силовая электромагнитная часть генератора представляет собой бесконтактную индукторную электрическую машину переменного тока повышенной частоты с тиристорным преобразователем. Отсутствие вращающихся обмоток и скользящих контактов обеспечивает повышенную надежность;
- подшипники генератора не требуют смазки в течение всего срока службы;
- имеется автоматическая защита от нарушения вентиляции, перегрузки и превышения температуры тиристоров;
- все органы управления работой агрегата: рычаги, тумблеры, контрольные приборы, индикаторы, разъёмы для подключения сварочных кабелей и розетки электропитания сосредоточены на одной панели;
- 48-ми пазовая конструкция статора с полузакрытыми пазами и повышенной частотой индуктирования (240Гц) способствует идеальному сглаживанию выпрямленного тока и, подобно коллекторным генераторам, дает мягкую сварочную дугу с малым разбрызгиванием.
Агрегат укомплектован мощной аккумуляторной батареей, которая в сочетании со свечами накаливания уверенно пускает дизель при температуре воздуха до -40 С.
Агрегат соответствует нормам ГОСТ 2402 «Агрегаты сварочные. Общие технические требования», а также всем нормам безопасности.
Температура эксплуатации агрегатов от -40 до +40 С.
Параметры и технические характеристики
| Режим сварки | |
| Номинальный сварочный ток поста, А (при ПН-60%) | 400 |
| Пределы регулирования сварочного тока в режиме ручной дуговой сварки, А | 40-400 |
| Пределы регулирования сварочного напряжения в режиме механизированной сварки, В | 15-40 |
| Напряжение холостого хода, В | 12 |
| Вспомогательный генератор электропитания | |
| Мощность, кВт | 4 |
| Номинальное напряжение, В (при 50Гц) | 230 |
| Общие данные | |
| Габаритные размеры, мм | 2060 х 1000 х 1500 |
| Масса, кг | 1260 |
