КОМПРЕССОРЫ серии Direct Drive производительностью до 22.6 м3/мин
Описание
Винтовые маслонаполненные компрессоры серии Direct Drive это высокий уровень эффективности, надёжности и экономичности. Винтовой блок через муфту напрямую один-к-одному соединён с двигателем и передаёт крутящий момент без потерь, что повышает энергоэффективность компрессора по сравнению с компрессором с ременной или редукторной передачей.
Функциональные задачи
- Прямой привод один-к-одному. Большой размер винтового блока и низкая скорость вращения роторов увеличивает срок службы, уменьшает вибрацию и шумовой фон.
- Эффективный и тихий центробежный вентилятор охлаждения радиатора. Центробежные вентиляторы создают постоянное давление по всему диаметру воздушного потока. Коэффициент теплообмена при использовании центробежных вентиляторов выше чем при применении осевых вентиляторов.
- Компоненты компрессора соединены металлической трубной разводкой или гибкими металлорукавами. Этот метод сборки более надёжный и долговечный чем применение резиновых рукавов.
- Функция непосредственного контроля давления в системе при старте компрессора добавляет надёжности в систему управления.
- Хороший доступ для сервиса ко всем основным узлам компрессора.
Стоимость электроэнергии за год
При эксплуатации компрессора мощностью 132 кВт затраты на электроэнергию составят 2.376.000 руб/год*. Компрессоры серии Direct Drive с прямым приводом один-к-одному и частотным преобразователем экономят до 30% от этой суммы.
*Расчётные данные:
Время работы компрессора 6000 час/год. Стоимость электроэнергии 3,00 руб за кВт/час.
Конструкция и технические характеристики
Винтовые маслозаполненные компрессоры Direct Drive производят промышленный сжатый воздух со степенью очистки превосходящей Класс 8 по ГОСТ 17433-80.
Выпускаются в двух исполнениях: стандартная комплектация (D) и комплектация с частотным преобразователем (DV).

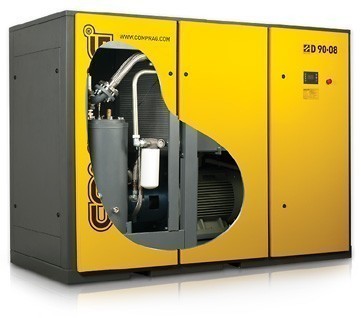

Конструкция компрессора исполнение базовое

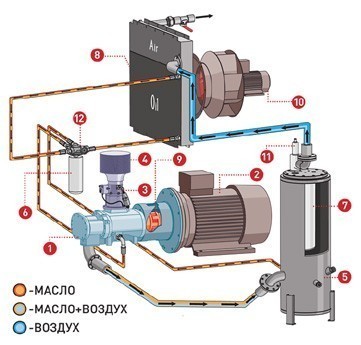

Схема работы компрессора
1. Винтовой блок
2. Электродвигатель привода компрессора
3. Клапан всасывающий
4. Фильтр воздушный
5. Бак-сепаратор
6. Фильтр масляный
7. Фильтр-маслоотделитель (сепаратор)
8. Воздушно-масляный радиатор
9. Муфта
10. Электродвигатель крыльчатки охлаждения воздушно-масляного радиатора
11. Клапан минимального давления
12. Термостат
Новый фильтр из микроволокна
Чистый и сухой воздух всасываемый винтовым блоком компрессора является критическим фактором, влияющим на надёжность и долговечность работы многих компонентов. В компрессорах серии Direct Drive применяются новая система фильтрации всасываемого воздуха. Воздушный фильтр из микроволокна отделяет 99.7% частиц с диаметром от 0.1 микрона.
Привод один-к-одному через кулачковую муфту
Электродвигатель и винтовой блок соединены между собой кулачковой муфтой и вращаются с одинаковой скоростью 2980 об/мин.
Муфта передаёт крутящий момент двигателя на вал винтового блока без потерь, которые присутствуют в ременной или редукторной передаче. Замена зубчатого сегмента кулачковой муфты осуществляется посредством сдвига только одной разборной зажимной втулки, без перемещения двигателя или винтового блока.
Центробежный вентилятор
Важное преимущество компрессоров Direct Drive - они оснащены центробежным вентилятором.
Скорость вращения центробежного вентилятора и уровень шума ниже чем у осевых, а создаваемый поток воздуха имеет одинаково высокое давление по всему диаметру, что положительно отражается на процессе теплообмена. Центробежные вентиляторы могут нагнетать воздух в длинные вентиляционные каналы при использовании тепловой энергии компрессора для обогрева помещений.
Компрессоры Direct Drive с частотным преобразователем (DV)
Компрессоры Direct Drive оснащены большого размера винтовым блоком с один-к-одному прямым приводом, для избежания потерь на ременной или редукторной передаче. Ещё большей экономии электроэнергии достигают при применении в компрессорах Direct Drive частотных преобразователей для регулировки производительности компрессора в зависимости от потребления сжатого воздуха.
Количество сжатого воздуха, производимого компрессором, регулируется в зависимости от потребления путём регулировки скорости вращения двигателя и винтового блока.
В зависимости от объёма воздуха в линии сжатого воздуха предприятия, регулировка давления системы происходит с точностью от ±0.1 бар.
Технические характеристики
| Артикул | Модель | Мощность привода (кВт) | Макс. рабочее давление (бар) | Производительность (м3/мин) | Номинальное напряжение (фаз/В/Гц) | Шум (дБ) | Резьбовое соединение |
|---|---|---|---|---|---|---|---|
| 11100101 | D-75-08 | 75 | 8 | 12,8 | 3/380/50 | 75 | 2" |
| 11100102 | D-75-10 | 10 | 11,3 | ||||
| 11100105 | DV-75-08 | 8 | 12,8 | ||||
| 11100106 | DV-75-10 | 10 | 11,3 | ||||
| 11100111 | D-90-08 | 90 | 8 | 15,4 | 3/380/50 | 75 | 2" |
| 11100112 | D-90-10 | 10 | 13,4 | ||||
| 11100115 | DV-90-08 | 8 | 15,4 | ||||
| 11100116 | DV-90-10 | 10 | 13,4 | ||||
| 11100121 | D-110-08 | 110 | 8 | 18,6 | 3/380/50 | 75 | 2" |
| 11100122 | D-110-10 | 10 | 16,4 | ||||
| 11100125 | DV-110-08 | 8 | 18,6 | ||||
| 11100126 | DV-110-10 | 10 | 16,4 | ||||
| 11100131 | D-132-08 | 132 | 8 | 22,6 | 3/380/50 | 75 | 2,5" |
| 11100132 | D-132-10 | 10 | 19,4 | ||||
| 11100135 | DV-132-08 | 8 | 22,6 | ||||
| 11100133 | DV-132-10 | 10 | 19,4 |
