    Пескоструй DSMG 25, 75, 100, 160, 200, 250

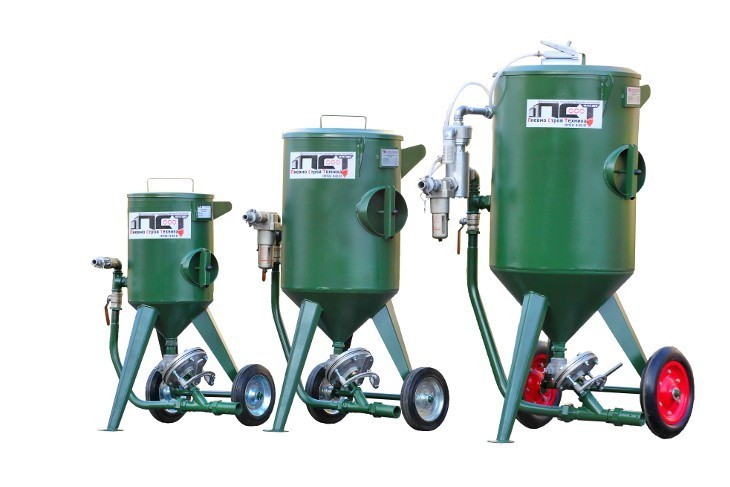

    Пескоструй фото. DSMG 25, 75, 100, 160, 200, 250

    Установки абразивоструйные напорные типа DSMG предназначены для:

    Питание установок осуществляется от магистральной сети сжатого воздуха или компрессорной установки производительностью не менее 2 м2/мин с рабочим давлением Р = 5…7 кг/см2. Установки производятся с объемом загружаемой емкости 25, 75, 100, 160, 200, 250 литров.

    Назначение изделия

     Аппарат струйной очистки «DSMG» предназначен для:

    Установка изготавливается в исполнении «УХЛ» для категории размещения «2» по ГОСТ 15150-69 и предназначена для работы при температуре среды от 278° К (+5°С) до 308°К (+35°С) при относительной влажности окружающей среды до 80 % при температуре 298°К (+25°С).

    Питание аппарата осуществляется от магистральной сети сжатого воздуха или компрессорной установки производительностью не менее 2 м3/мин. с рабочим давлением Р = 5...7кг/см2.

    Установка обеспечивает при требуемом давлении и расходе сжатого воздуха получение очищенной поверхности по требованиям ГОСТа и других нормативных документов.

    Качество и производительность абразивоструйных работ в значительной мере зависят от давления и количества воздуха, проходящего через форсунку. При обработке металлоконструкций требуется давление 5-7 Атм., при обработке камня и бетона достаточно 4-5 Атм. Расход абразивного материала и воздуха в зависимости от диаметра сопла и давления воздуха в форсунке указаны в таблице ниже.

    Диаметр сопла

    Давление воздуха, кгс/см2

    мм

    3,5

    4,2

    5,0

    5,6 6,3 7,0

    6

    122

    1,5 142

    1,7 161

    1,9 185

    2,1 204

    2,5 239

    м3/мин кг/час

    8

    2,2 213

    2,5 243

    2,9 275

    3,3 305

    3,6 336

    4,2 409

    м3/мин кг/час

    10

    3,0 303

    3,6 348

    4,0 393

    4,6 436

    5,0 478

    5,6 545

    м3/мин кг/час

    12

    4,9 488

    5,7 562

    6,6 626

    73 643

    8,1 715

    8,9 900

    м3/мин кг/час

    Технические характеристики

    Модель Объем бункера, л Площадь обработки, м2/ч Расход воздуха м3/мин Давление воздуха. атм. Габариты А х В х С, мм Вес, кг
    DSMG-25 75 4-15 3,5-5 5-7 950х850х700 46,5
    DSMG-75 75 4-15 3,5-5 5-7 1100x800х750 67
    DSMG-100 100 4 -20 3,5-5 5-7 1200х800х750 73,5
    DSMG-160 160 4 -27 4,5-10 5-7 1400х1000х850 108
    DSMG-200 200 4 -27 4,5-10 5-7 1450х1000х850 110
    DSMG-250 250 4 -27 4,5-10 5-7 1550х1000х850 116

    Состав изделия и комплектность

    В комплект поставки установки «DSMG» входят:

    Дополнительно поставляемые комплектующие для проведения работ:
