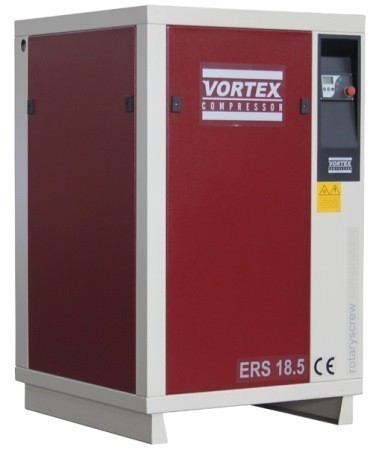

Винтовой компрессор ERS 18.5
Технические характеристики
|
Модель |
Рабочее давление |
Производительность |
Мощность двигателя |
Габариты |
Вес |
|||
|
m3/min |
cfm |
L/sec |
kW |
HP |
||||
|
ERS 18,5 |
7,5 10 13 |
3,09 2,52 2,10 |
109 89 74 |
51,50 42,00 35,00 |
18,5 |
25 |
850x930x1390 |
420 |
Описание
Винтовой компрессор в шумоизолированном корпусе с электронной панелью управления. Каркас корпуса изготовлен из цельной стальной части без использования болтов, за счет чего достигается прочность конструкции. Внутри корпус покрыт шумоизоляционным материалом для снижения уровня шума. Рама основных узлов компрессора изготовлена из широколистных стальных профилей и установлена на объемных вибрационных подушках, что уменьшает износ движущихся частей. Винтовой блок приводится в движение электродвигателем за счет клиновых ремней. Такой тип привода является наиболее безопасным и удобным, в связи с тем, что вибрация и тепло от одного узла не передается другому; ремни не требуют ухода, легко заменяются, а также есть возможность изменить рабочее давление компрессора при необходимости.
Пуск двигателя происходит в холостом ходе по системе "Звезда-треугольник". При таком пуске двигатель нагружается и разгоняется в два этапа, за счет чего значительно снижаются пусковые токи и нагрузка на подстанцию. На корпусе установлены панельные фильтры для предварительной фильтрации всасываемого воздуха и предотвращения попадания посторонних частиц внутрь компрессора. Сам компрессор представляет собой компактный, энергоэффективный агрегат с автоматическим управлением, элегантным дизайном и многоуровневой защитой узлов.
Основные компоненты
- Винтовой блок
- Электродвигатель
- Клапаны
- Приводные клиновые ремни
- Рукава давления
- Панель управления
- Контакторы
Система безопасности
- Защита от перегрузки приводного двигателя
- Защита от перегрузки двигателя вентилятора
- Защита от перегрева винтового блока
- Защита от высокого внутреннего давления
- Защита от высокой разницы внутреннего и магистрального давления
- Защита от холодного пуска
- Защита от взрыва сепаратора
- Кнопка аварийной остановки
- Защита от вспенивания масла
- Защита от неверной фазировки двигателя
- Блокировка компрессора при отсутствующей фазе
- Отключение при высоком магистральном давлении
- Информирование о необходимости замены фильтров
- Информирование о необходимости замены сепаратора
- Информирование о необходимости замены масла
- Предохранительный клапан на масляном баке
