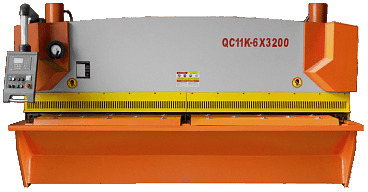

Гильотина гидравлическая STALEX QC11K-10х3200
Описание
Гильотины гидравлические Stalex QC11K и QC11Y осуществляют быструю и точную резку для раскроя листа на заготовки толщиной до 25мм, в тяжелом машиностроении в ряду предприятий занятых металлургических, машиностроительных и других отраслях. Для последующего использования заготовок на плазменных и гидроабразивных станках, вальцовочном оборудовании, листогибочных и других прессах.
Конструкция гидравлических гильотин состоит из мощной сварной станины, стола с неподвижными нижними ножами, режущей балкой с вертикальным ножом и шариковыми опорами для подачи листа в зону резания, гидроцилиндров и заднего упора.
Гильотины Stalex QC11 с вертикальным ходом ножа - три направляющих ролика прижимают режущую кромку балки к направляющему блоку во время движения вверх-вниз.
Управление гильотиной осуществляется при помощи ЧПУ на выносной поворотной консоли, с их помощью ускоряется процесс резки. В базовой комплектации станка QC11Y с контроллером Е21 движение заднего упора производится при помощи электродвигателя, благодаря чему достигается точность позиционирования 1мм. В комплектации станка QC11K с контроллером Е210 движение заднего упора производится при помощи servо-привода при помощи ШВП, с точностью позиционирования 0,1мм.
Возможно укомплектовать гильотину CNC контроллером Estun или любым другим контроллером.
В серии QC11 подбирается угол резания и просчитать необходимое давление в зависимости от:
- толщины обрабатываемого материала
- марки обрабатываемого материала
- коэффициента материала
Высококачественные закаленные и шлифованные нижние неподвижные ножи и верхний вертикальный нож обеспечивают качественный ровный рез.
Настраиваемые параметры в зависимости от толщины листа, длины реза и материала - угол резания, зазор между лезвиями ножей, величина хода верхней траверсы и ход заднего упора, позволяют добиться высокого качества резки и обеспечивают высокую производительность.
Технические характеристики
| Stalex QС11К 10х3200 | |
|---|---|
| Рабочая длина, мм | 3200 |
| Рабочая толщина, мм | 10 |
| Ход заднего упора, мм | 20-600 |
| Количество резов, рез/в минуту | 17 |
| Угол резки | 0,5-2 |
| Глубина зева, мм | 100 |
| Мощность двигателя, кВт | 15 |
| Габаритные размеры | 3570x1750x2280 мм |
