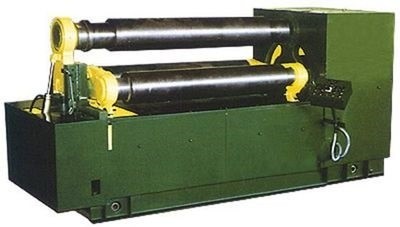

Трехвалковая листогибочная машина ИБ2222В или вальцы ИБ2222
Вальцы ИБ2222 или трехвалковый листогиб ИБ2222В применяется для гибки заготовок цилиндрической формы. Машина работает с листовым металлом, который в холодном состоянии имеет следующий предел текучести: Qт = 250 МПа (25 кгс/мм кв.).
Оборудование подходит для выпуска обечаек конической формы при доукомплектовании необходимым оснащением. Обработка производится посредством гибки-прокатки заготовок из листового материала через валки агрегата. На выходе изделия могут иметь вид цилиндрических обечаек с замкнутым или открытым контуром. Основная работа выполняется такими подвижными частями машины, как: боковые валки (вращаются в прямом и обратном направлениях) и верхний валок (перемещается вверх-вниз).
С помощью расширения комплекта поставки дополнительным инструментом, можно значительно увеличить технические возможности агрегата и сделать его пригодным для выпуска полос и уголков, квадратов и труб, а также швеллеров. Большего удобства в обслуживание машины можно добиться, если установить средства автоматизации производства. К ним относятся: передний и приемный столы, механизмы поддержания обечайки и съема готового изделия.
Технические характеристики
| Наибольшая ширина изгибаемого листа, мм | 2000 | |
| Наибольшая толщина изгибаемого листа, мм: | ||
| при гибке | 16 | |
| при подгибке | 12 | |
| Наименьший радиус гибки, мм | 240 | |
| Скорость гибки нерегулируемая, м/мин | 7.5 | |
| Диаметр верхнего валка, мм | 270 | |
| Удельный расход эл.энергии, кВт/ч | 9,19 | |
| Привод машины | электрический |
|
| Габаритные размеры (без механизации), мм: | ||
| слева направо | 4040 | |
| спереди назад | 1590 | |
| высота над уровнем пола | 2095 | |
| Масса машины (без механизации), кг | 7200 | |
