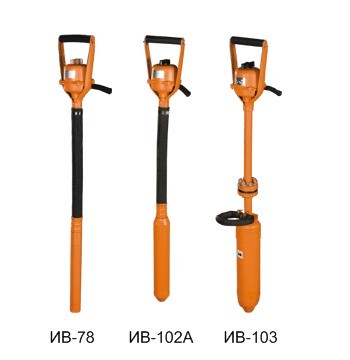

Вибраторы со встроенным электродвигателем для ручного применения ИВ-78, ИВ-102А, ИВ-103
Вибраторы этого типа состоят из вибронаконечника, коробки выключателя и соединяющего их резинотканевого рукава с расположенным в нем кабелем. В герметически закрытом корпусе вибронаконечника встроен трехфазный асинхронный электродвигатель с короткозамкнутым ротором, на валу которого находятся дебалансы, при вращении которых возникает вынуждающая сила.
Применение:
- Для уплотнения бетонных смесей при укладке их в монолитные конструкции с различной степенью армирования в строительстве.
- При изготовлении бетонных и железобетонных изделий для сборного строительства с шагом между стержнями арматуры не менее 1,5 диаметра вибронаконечника.
Технические характеристики:
| ИВ-78 | ИВ-102А | ИВ-103 | |
| Диаметр рабочей части, мм | 50 | 75 | 114 |
| Длина рабочей части, мм | 412 | 440 | 480 |
| Длина рукава*, мм | 515 | 515 | - |
| Мощность электродвигателя (потребляемая), кВт | 0,4 | 1,0 | 1,1 |
| Частота тока, Гц | 200 | 200 | 200 |
| Напряжение, В | 42; 3Ф | 42; 3Ф | 42; 3Ф |
| Частота колебаний, мин-1 | 12 000 | 12 000 | 6 000 |
| Радиус действия, мм | 320 | 530 | 605 |
| Производительность, м3/ч | 8,3 | 19,0 | 34,5 |
| Масса, кг | 10,0 | 15,0 | 24,0 |
| Средняя наработка до отказа по ТУ, ч | 200 | 200 | 300 |
| Режим работы | S3-60% | S3-60% | S3-60% |
