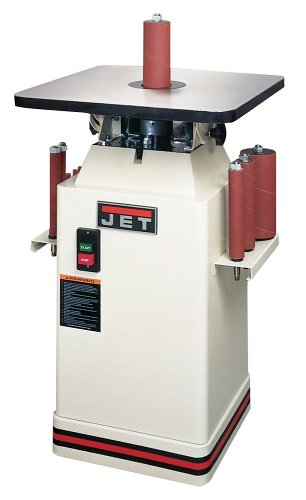

Осциляционный шпиндельный шлифовальный станок JOVS-10
- Устойчивый корпус с расположенным внутри двигателем и подставкой для шлифовальных шпинделей;
- Большой чугунный стол 615 х 615 мм с возможностью наклона на 45° позволяет обрабатывать крупные заготовки;
- Высота стола 990 мм удобна для работы;
- 10 шпинделей диаметром от 6 до 100 мм с быстрой возможностью замены;
- Червячная передача, работающая в масляной ванне, гарантирует длительный срок службы. Равномерная осцилляция обуславливает гладкую поверхность шлифования.
Стандартное исполнение:
- 10 шпинделей: 6 х 125 мм, 9 х 150 мм, 12 х 150 мм, 15 х 150 мм, 19x230 мм, 25 х 230 мм, 38 х 230 мм, 50 х 230 мм, 75 х 230 мм и 100 х 230 мм в комплекте со шлифовальными втулками;
- 6 вставок стола;
- 100 мм подключение для вытяжки;
- Инструмент для обслуживания и инструкция по эксплуатации.
Технические характеристики:
| Модель: | JOVS-10 |
|---|---|
| Размер стола: | 610 х 610 мм |
| Максимальная высота заготовки: | 160 мм |
| Угол наклона стола: | 0° - 45° |
| Скорость вращения шпинделя: | 1400 об/мин |
| Частота колебаний шпинделя: | 60 об/мин |
| Ход шпинделя при вибрации: | 38 мм |
| Длина шлифовальной втулки: | 150 / 230 мм |
| Подключение для вытяжки: | 100 мм |
| Габариты (Д х Ш х В): | 610 x 610 x 990 мм |
| Выходная мощность: | 0,8 кВт / S1 100% |
| Входная мощность: | 1,3 кВт / S6 40% |
| Масса: | 135 кг |
| Артикул (230 В): | 708411 М |
Принадлежности:
| Описание | Артикул |
|---|---|
| Набор шпинделей с шлиф.бумагой зерна 100 | 10000249 |
| Устройство для передвижения до 250 кг | 708118 |
Шлифовальные гильзы, подходящие для JOVS-1O (*JWS-34 LX):
| Ø х В | Артикул (зерно 60) |
Артикул (зерно 80) |
Артикул (зерно 100) |
Артикул (зерно 120) |
Артикул (зерно 150) |
|---|---|---|---|---|---|
| 6x152 мм | 30105084С | 30105084В | 575800 | 575801 | 30105084А |
| 9x152 мм | 575802 | 575803 | 575804 | 575805 | 30105082А |
| 12x152 мм | 575806 | 575807 | 575808 | 575809 | 30105079А |
| 16x152 мм | 575810 | 575811 | 575812 | 575813 | 30105076А |
| 19x230 мм | 575814 | 575815 | 575816 | 575817 | 30105073А |
| 25х230мм* | 575818 | 575819 | 575820 | 575821 | 30105071А |
| 38х230мм* | 575822 | 575823 | 575824 | 575825 | 30105068А |
| 50х230мм* | 575826 | 575827 | 575828 | 575829 | 30105065А |
| 75х230мм* | 575830 | 575831 | 575832 | 575833 | 30105062А |
| 100х230мм* | 575834 | 575835 | 575836 | 575837 | 30105060А |
