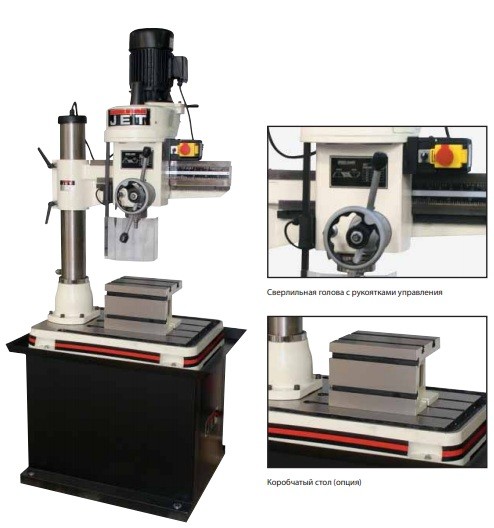

Радиально-сверлильный станок JRD-460
Описание
- Мощный двигатель, для непрерывной работы;
- Увеличенный ход пиноли шпинделя;
- Конус шпинделя Морзе 3 с затяжкой;
- Максимальный вылет 460 мм;
- Максимальное расстояние от шпинделя до стола 920 мм;
- Толстостенная чугунная стойка;
- Массивная плита из серого чугуна.
Стандартное исполнение
- Зажимная тяга М12;
- Сверлильный патрон 1-13 мм с оправкой Mk-3;
- Инструмент для обслуживания;
- Инструкция по эксплуатации;
- Сертификат точности.
Технические характеристики
| Модель | JRD-460 |
|---|---|
| Макс. диаметр сверления, сталь | 32 мм / М16 |
| Макс. диаметр торцевой фрезы | 76 мм |
| Макс. диаметр концевой фрезы | 20 мм |
| Конус шпинделя | Mk-3 |
| Ход пиноли шпинделя | 130 мм |
| Вылет шпинделя | 460 мм |
| Расстояние от шпинделя до стола | 920 мм |
| Диапазон вращения шпинделя | 300–2600 об/мин |
| Размер стола | 550х500 мм |
| Ход головки по консоли | 380 мм |
| Диаметр стойки | 115 мм |
| Т-образный паз, 4 | 16 мм |
| Выходная мощность двигателя | 1,1 кВт / S1 100% |
| Габаритные размеры (ДхШхВ) | 584х864х1143 мм |
| Масса | 250 кг |
| Артикул (380 В) | 50001000 |
Принадлежности
| Артикул | Описание |
|---|---|
| 50001010 | Подставка |
| 50001011 | Коробчатый стол |
| 50000170 | Комплект прихватов для 16-мм Т-образного паза |
| 464816 | Поворотный стол с круглой планшайбой 200мм/МК-3 |
| 385021 | Поворотные машинные тиски 150х40х0-140 мм |
| 50000180 | Цанговый патрон МК-3 с набором цанг ER-40 на 6, 8, 10, 12, 16, 20, 25 мм |
| 350055 | Устройство подвода СОЖ |
| 2135ATQ915 | Быстрозажимной сверлильный патрон 16 мм |
| VR1001061 | CS-8 Поворотный стол с 3х кулачковым патроном |
| VR1001024 | TS-3 Задняя бабка для CS-8 |
| VR1001010 | VU-300 Универсальный наклонный поворотный стол O300 мм |
| VR3302075 | 16S Прецизионный быстрозажимной патрон 3-16 мм/В16 |
| VR3303079 | 16H Сверлильный патрон 1-16 мм/В16 под ключ |
