S-образные тензорезисторные датчики К-Р-16
Предлагаем Вашему вниманию S-образные тензорезисторные датчики К-Р-16. S-образные датчики используются преимущественно в подвесных бункерных, крановых весах и другом оборудовании, которое применяется для измерения веса грузов в подвешенном состоянии.

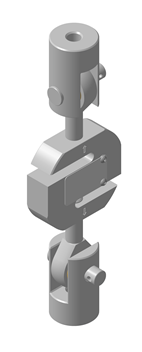

Принцип работы датчиков К-Р-16 основан на преобразовании механической силы растяжения-сжатия вдоль оси датчика в пропорциональный электрический сигнал. Датчики комплектуются шарнирными подвесами, с помощью которых обеспечивается регулировка крепления оборудования по высоте и защита датчика от торсионных и изгибающих нагрузок. Кроме того, датчики К-Р-16 требуют минимального времени для монтажа и запуска в эксплуатацию.
Серия S-образных датчиков представлена несколькими моделями, отличающимися габаритными размерами: К-Р-16А, К-Р-16Г, К-Р-16К.
ПРЕИМУЩЕСТВА
- надежность работы и стабильность показаний (сохранение точностных характеристик) даже в неблагоприятных внешних условиях;
- НПИ (наибольший предел измерений): от 20 кг до 7,5 т.
- материал корпуса датчика – легированная сталь;
- широкий диапазон рабочих температур;
- крепежные элементы (шарнирные подвесы) входят в стоимость комплекта поставки (по предварительной заявке Заказчика);
- гарантийный срок службы – 3 года.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Рабочий коэффициент передачи (РКП) | 2,0 мВ/В |
| Класс точности (по ГОСТ 30129) | С3 |
| Вид преобразуемой силы | Растяжение/сжатие |
| Число поверочных интервалов | 3000 |
| Начальный коэффициент передачи (НКП) | 2,5 % от РКП |
| Входное сопротивление | 400±50 Ом |
| Выходное сопротивление | 352±5 Ом |
| Сопротивление изоляции | ≥5000 МОм |
| Диапазон рабочих температур | от –30 до +50 °С |
| Допустимая перегрузка в течение не более 1 часа | 125 % от НПИ |
| Разрушающая перегрузка | 200 % от НПИ |
| Рекомендуемое напряжение питания | от 5 до12 В |
| Максимальное напряжение питания | 15 В |
| Степень защиты (по ГОСТ 14254) | IP 68 |
| Материал корпуса датчика | Легированная сталь |
ОБОРУДОВАНИЕ
| Модель | НПИ |
| К-Р-16А | 20; 30; 50; 75; 100; 150 кг |
| 200; 250; 300; 500 кг | |
| 700 кг; 1 т | |
| 1,5; 2; 3 т | |
| 5 т | |
| 7,5 т | |
| К-Р-16Г | 1; 1,5; 2 т |
| 5 т | |
| К-Р-16К | 100; 150; 200; 250; 300; 500; 700 кг |
| 1 т | |
| 1,5; 2; 3; 5 т |
Тензорезисторные датчики «Уралвес» соответствуют международным стандартам качества и внесены в Государственный реестр средств измерения Российской Федерации под № 40869-09, что подтверждено сертификатом RU.C.28.001.A № 35598.
