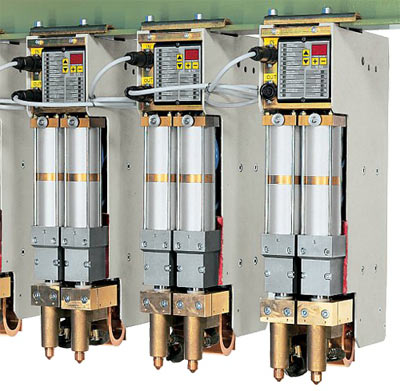

Конфигурация для двухсторонней сварки
- Конфигурация для двухсторонней сварки позволяет выполнять сварочные работы, не переворачивая лист детали. За счет этого становятся возможными такие применения, которые недоступны для стандартных конфигураций: - с блоком управления ТЕ93 или без него; - с рабочим ходом 50 или 80 мм.
- Широкий выбор электрододержателей и электродов для выполнения требований выполняемой работы (не включаются в стандартную комплектацию машины).
- Возможность установки машины на крестовых и продольных двутавровых балках.
- Водоохлаждаемый трансформатор с эпоксидным покрытием обмоток.
- Водоохлаждаемые электродержатели и электроды.
- Не требующие смазки двухступенчатые двойные пневматические цилиндры, предотвращающие появление масляного тумана.
- Независимая регулировка скорости открывания и закрывания электродов.
Технические характеристики
| Модель № | 4040 | 4041 | 4042 | 4043 | 4044 | |
|---|---|---|---|---|---|---|
| Встроенный электрический таймер | • | - | • | - | - | |
| Номинальная мощность при ПВ=50% | кВА | 32 | 32 | 32 | 32 | 25 |
| Максимальная мощность сварки | кВА | 96 | 96 | 96 | 96 | 66 |
| Ток короткого замыкания | кА | 20 | 20 | 20 | 20 | |
| Максимальный сварочный ток для стали | кА | 16 | 16 | 16 | 16 | |
| Тепловой ток при ПВ=100% | кА | 3,8 | 3,8 | 3,8 | 3,8 | 4,6 |
| Напряжение холостого хода во вторичной цепи | В | 5,9 | 5,9 | 5,9 | 5,9 | 3,8 |
| Напряжение питания (50 Гц) | В | 400 | 400 | 400 | 400 | 400 |
| Предохранители с задержкой срабатывания | А | 63 | 63 | 63 | 63 | 50 |
| Максимальное усилие на электродах (6 бар) | даН | 260х2 | 260х2 | 260х2 | 260х2 | - |
| Максимальный ход | мм | 50 | 50 | 80 | 80 | - |
| Подача сжатого воздуха | бар | 1¸6 | 1¸6 | 1¸6 | 1¸6 | - |
| Расход воздуха на 1000 точек (6 бар) | Нм3 | 5,2 | 5,2 | 8,2 | 8,2 | - |
| Расход воздуха на 1000 точек (ход 20 мм) | Нм3 | 2 | 2 | 2 | 2 | - |
| Водяное охлаждение | л/мин | 4 | 4 | 4 | 4 | 4 |
| Масса нетто (приблизительно) | кг | 69 | 69 | 70 | 67 | 32 |
Примеры применения
Конфигурации типа Pus-Pull позволяют увеличить максимальную толщину свариваемой детали и повысить качество сварки. такую конфигурацию можно достичь путем совместного использования изд. 4041/4043 с дополнительным трансформатором изд. № 4044. Также можно использовать пару изделий 4041/4043 для реализации варианта с подвижными нижними электродами. При использовании данных конфигураций необходимо устанавливать разные блоки управления и питания (документация по отдельному заказу).
