Подъемно-поворотные устройства серии Лиана
Описание

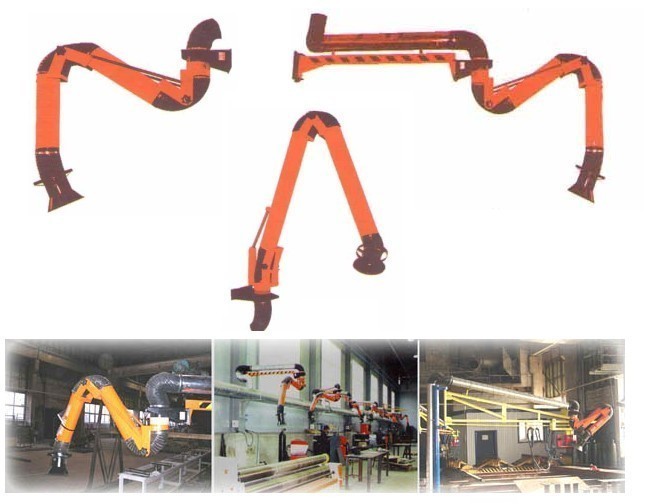

Подъемно-поворотные самофиксирующиеся в пространстве устройства "Лиана" с радиусом действия до 7,3 м. Всасывающая воронка легко перемещается по всей зоне действия устройства и надежно фиксируется в любой точке пространства. Предназначены для использования при процессах сварки и при других процессах с "точечным" источником вредностей.
Устройство "Лиана с консолью" - выполнено в виде базового устройства "Лиана" или "Лиана У", закрепленного на поворотной консольной балке с возможностью поворота самого устройства на 360 градусов.
Подъемно-поворотные устройства "Лиана Н" и "Лиана УН" вертикального крепления аналогичны базовым устройствам, но с креплением над поворотным узлом,что позволяет производить установку устройства на высоте рабочего стола.
Технические характеристики устройств "Лиана", "Лиана У"
Крепление относительно монтажной опоры: Под
| Наименование | Радиус обслуживания, м | Производительность, м3/ч | Диаметр воздуховодов, мм | Подстветка | Вентилятор | Масса, кг |
| Лиана 160 |
2 | 1000 | 160 | - | - | 21 |
| Лиана С 160 |
2 | 1000 | 160 | + | - | 22 |
| Лиана В 160 |
2 | 1000 | 160 | - | + | 46 |
| Лиана СВ 160 | 2 | 1000 |
160 | + | + | 47 |
| Лиана У 160 |
3,3 | 1000 | 160 | - | - | 25 |
| Лиана УС 160 |
3,3 | 1000 | 160 | + | - | 26 |
| Лиана УВ 160 |
3,3 | 1000 | 160 | - | + | 27 |
| Лиана УСВ 160 |
3,3 | 1000 | 160 | + | + | 28 |
| Лиана 200 |
2 |
1800 | 200 | - | - | 52 |
| Лиана С 200 |
2 |
1800 | 200 | + | - | 53 |
| Лиана В 200 |
2 |
1800 | 200 | - | + | 30 |
| Лиана СВ 200 |
2 |
1800 | 200 | + |
+ | 31 |
| Лиана У 200 |
3,3 |
1800 | 200 | - | - | 23 |
| Лиана УС 200 |
3,3 |
1800 | 200 | + | - | 24 |
| Лиана УВ 200 |
3,3 |
1800 | 200 | - | + | 48 |
| Лиана УСВ 200 |
3,3 | 1800 | 200 | + | + | 49 |
Технические характеристики устройств "Лиана с консолью"
| Наименование | Радиус обслуживания, м |
Производительность, м3/ч |
Диаметр воздуховодов |
Размер консоли |
Масса, кг |
| Лиана 1,5-160 |
3,5 |
1000 |
160 |
1,5 |
44 |
| Лиана 2-160 |
4 |
1000 |
160 |
2 |
50 |
| Лиана 3-160 |
5 |
1000 |
160 |
3 |
46 |
| Лиана 1,5У-160 |
4,8 |
1000 |
160 |
1,5 |
52 |
| Лиана 2У-160 |
5,3 |
1000 |
160 |
2 |
64 |
| Лиана 3У-160 |
6,3 |
1000 |
160 |
3 |
70 |
| Лиана 1,5-200 | 3,5 |
1800 |
200 |
1,5 |
47 |
| Лиана 2-200 |
4 |
1800 |
200 |
2 |
53 |
| Лиана 3-200 |
5 |
1800 |
200 |
3 |
59 |
| Лиана 1,5У-200 | 4,8 |
1800 |
200 |
1,5 |
55 |
| Лиана 2У-200 |
5,3 |
1800 |
200 |
2 |
67 |
| Лиана 3У-200 |
6,3 |
1800 |
200 |
3 |
73 |
Технические характеристики устройств "Лиана Н" и "Лиана УН" вертикального крепления
Крепление относительно монтажной опоры: Над
| Наиенование | Радиус обслуживания, м |
Производительность, м3/ч |
Диаметр воздуховодов, мм |
Подсветка |
Вентилятор |
Масса, кг |
| Лиана Н 160 |
2 |
1000 |
160 |
- |
- |
21 |
| Лиана НС 160 |
2 |
1000 |
160 |
+ |
- |
22 |
| Лиана УН 160 |
3,3 |
1000 |
160 |
- |
- |
46 |
| Лиана УНС 160 |
3,3 |
1000 |
160 |
+ |
- |
47 |
| Лиана Н 200 |
2 |
1800 |
200 |
- |
- |
25 |
| Лиана НС 200 |
2 |
1800 |
200 |
+ |
- |
26 |
| Лиана УН 200 |
3,3 |
1800 |
200 |
- |
- |
27 |
| Лиана УНС 200 |
3,3 |
1800 |
200 |
+ |
- |
28 |
