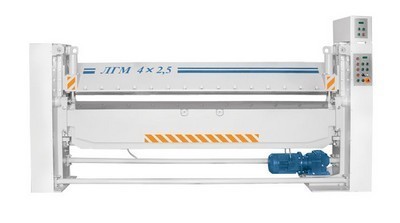

Электромеханический листогиб серии ЛГМ в т. ч. с ЧПУ
Описание листогиба:
Полностью электромеханический листогиб, отсутствие гидравлики делает его надежным и незаменимым при гнутье профилей в условиях холодного цеха. Сегодня это один из самых надежных механизмов.
Имеет электронные установки параметров гиба. Параметры обработки листа до 6 мм.
Лидер продаж прошлого года и вне конкуренции на рынке Российских машин 2008 г.
Станок листогибочный с поворотной гибочной балкой служит для производства различных профилей методом холодной гибки металла под различными углами. Листогиб изготавливается как с ручным управлением с приборной панели, так и с системой ЧПУ и с выводом всех параметров на монитор для визуальной работы. Новая система прошла испытания и полность отвечает всем требования производства сложных профилей.

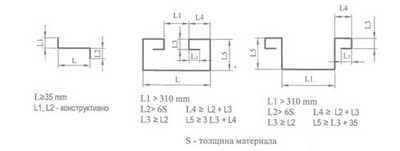

Вот пример некоторых видов профиля получаемых на листогибе ЛГМ:
Виды гибочных оправок которые можно использовать для гибки профиля любой сложности:

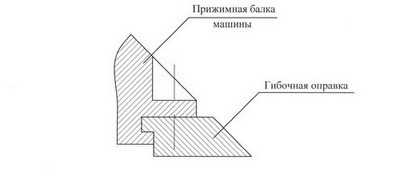

Базовая оправка подходит для большинства стандартных гибов:

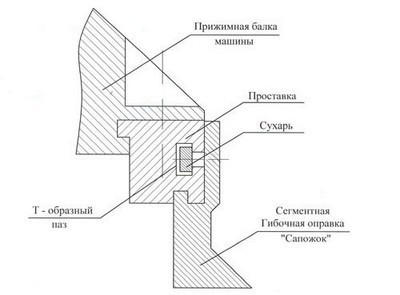

Оправка типа "сапожок" - гибка коробов, замкнутых профилей:

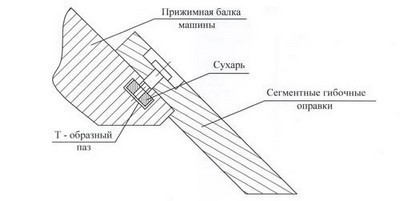

Специальная оправка, например для изготовления вентиляционных воздуховодов:
Технические характеристики:
| Параметры листогибов | ЛГМ 2,5х2,5 | ЛГМ 3х2,0 | ЛГМ 4х2,5 | ЛГМ 5 х 2,0 | ЛГМ 6 х 1,6 |
| Толщина изгибаемого листа с пределом прочности 500 МПа, мм. |
0,5 -2,5 | 0,5 -3,0 | 0,5 -4,0 | 0,5 - 5,0 | 0,5 - 6,0 |
| Ширина изгибаемого листа с пределом прочности 500 МПа, мм, максимальная |
2500 | 2000 | 2500 | 2000 | 1600 |
| Угол поворота гибочной балки, градус. |
0-125 | 0-125 | 0-125 | 0-125 | 0-125 |
| Ход прижимной балки, мм. | 10-135 | 10-135 | 15-175 | 15-175 | 15-175 |
| Скорость прижимной балки, мм/с | 12 | 12 | 15 | 15 | 15 |
| Угловая скорость гибочной балки, градус/с |
25 | 25 | 25 | 25 | 25 |
| Высота отгибаемой кромки при максимальной толщине листа, мм. |
6 толщин листа | 6 толщин листа | 6 толщин листа | 6 толщин листа | 6 толщин листа |
| Длина Z | 3650 | 3150 | 3400 | 2900 | 2490 |
| Ширина | 820 | 820 | 710 | 710 | 760 |
| Высота | 1320 | 1320 | 1520 | 1520 | 1520 |
| Масса, кг | 2840 | 2600 | З230 | 2900 | 2700 |
| Мощность электродвигателей, суммарная, кВт |
4.5 | 4,5 | 6,2 | 6,2 | 6,2 |
| Производительность механизма, сгибов/ч |
до 350 | до 350 | до 350 | до 350 | до 350 |
| Механический регулируемый упор, мм |
100-350 | 100-350 | 100-400 | 100-400 | 100-400 |
| Работа в режиме наладки | есть | есть | есть | есть | есть |
| Полуавтоматический режим работы с ручной подачей и удалением заготовки |
есть | есть | есть | есть | есть |
| Возможность поставки специальных оправок и инструмента для изготовления различных профилей и деталей |
имеется | имеется | имеется | имеется | имеется |
Коротко об управлении ЧПУ:
Современная система управления рабочими органами листогиба позволяет повысить производительность и удобство работы за счет визуального контроля гиба металла, а также благодаря быстрой перенастройки листогибочной машины на гибку другого типа профилей, которые просто выбираются из базы данных системы ЧПУ.
Работа начинается с выбора нужной детали - конфигурации профиля. Если необходимый вид профиля отсутствует, его можно создать, либо внести с помощью USB - флеш носителя с компьтера. Создания профиля заключается в вводе размеров заготовки, координат гибки детали и соответствующих им углов гиба. Также для каждой точки гиба профиля вводятся данные, которые покажут необходимо или нет перед гибкой поворачивать или переворачивать изгибаемую деталь. Способ выбора детали из базы данных:
Сделав выбор заготовки система ЧПУ переходит в рабочий режим, на профиле с помощью меток под номерами от 1 до 10 показывается порядок гибки детали. Каждый шаг гиба показывается на заготовке мигающей точкой и в строке таблицы с координатами точки гибки и углом. Данные функции помогают избежать ошибок при изготовлении профиля.
Гибка деталей сопровождается информацией - «Работает упор», «Гибка», «Поверните заготовку», «Переверните заготовку», «Деталь готова».
В нижней части экрана (визуального монитора) отображается угол гибки детали и положение эл. механического упора на данном шаге изготовления детали.
В комплекте с задним упором и специальными оправками система ЧПУ позволяет изгибать детали даже очень сложного профиля, в т. ч. трубы круглого и овального сечения.
