MZ 1250 (J40)
Автоматическая сварка под слоем флюса — это высокопроизводительный способ сварки, который применяется для быстрой и качественной сварки за один проход продолжительных швов, длиной от нескольких метров и толщиной свариваемых кромок до 30 мм. Сварка осуществляется на постоянном токе стальной электродной проволокой. Автомат производит сварку соединений встык с разделкой и без разделки кромок, угловых швов наклонным электродом, а также нахлесточных швов. Швы могут быть прямолинейными или кольцевыми.
Автомат состоит из мощного инверторного источника питания и передвижной каретки (трактора), на которую установлен механизм подачи проволоки, тридцатикилограммовая кассета с проволокой, бункер со сварочным флюсом и блок управления всем автоматом. Трактор оснащен электродвигателем и редуктором.
При автоматической сварке под флюсом автоматизированы все операции: возбуждение и поддержание горения дуги, подача сварочной проволоки, перемещение проволоки вдоль свариваемых кромок с заданной скоростью, защита дуги и сварочной ванны от действия воздуха (дуга горит под слоем флюса), прекращение сварки и заварка кратера в конце шва и пр.
Данный способ сварки обеспечивает высочайшее качество сварного шва при правильно настроенном режиме. Шов получается идеально гладкий и ровный, это обеспечивает автоматическая равномерная подача проволоки и непрерывная скорость сварки. Использование больших сварочных токов до 1250 А обеспечивает сплошной и глубокий провар. Зона сварки надежно защищена от воздействия воздуха слоем расплавленного флюса, что гарантирует отсутствие пор включений и других внутренних дефектов.
Источник также можно использовать для воздушно дуговой строжки угольным электродом или для ручной дуговой сварки.
Подключаемое оборудование: электрододержатель, обратный кабель, сварочный трактор.
Срок гарантийного обслуживания аппарата составляет 2 года.
Технические характеристики
| Напряжение питающей сети, В | 380±15% |
| Частота питающей сети, Гц | 50/60 |
| Потребляемая мощность, кВА | 63 |
| Потребляемый ток, А | 96 |
| Диапазон сварочного тока, А | 160–1250 |
| Диапазон рабочего напряжения, В | 20–50 |
| Напряжение холостого хода, В | 81 |
| Потребление на холостом ходу, Вт | 500 |
| Скорости подачи проволоки, м/мин | 0,1–4,0 |
| Скорость сварки, м/ч | 15–72 |
| Диаметр сварочной проволоки, мм | 3–6 |
| Допустимый вес катушки, кг | 30 |
| Количество роликов, шт | 4 |
| ПН при I max, % | 100 |
| КПД, % | 85 |
| Коэффициент мощности | 0,9 |
| Класс изоляции | F |
| Степень защиты | IP21S |
| Габаритные размеры, мм | 865×450×820 |
| Вес, кг | 103 |
Комплект поставки
- Сварочный трактор WF-33

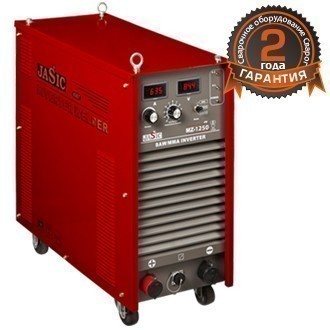

- Источник MZ 1250 (J40)
- Кабель управления, 15 метров
- Сварочный кабель 1×70 кв. мм, 5 метров
- Сварочный кабель 1×70 кв. мм, 15 метров
- Наконечник сварочный медный (5 шт.)
- Ключ рожковый
- Ролики сменные 2-2,8 / 1,6-1,6 / 3-4
- Ключ 1шестигранный
- Рельса (2 шт.)
