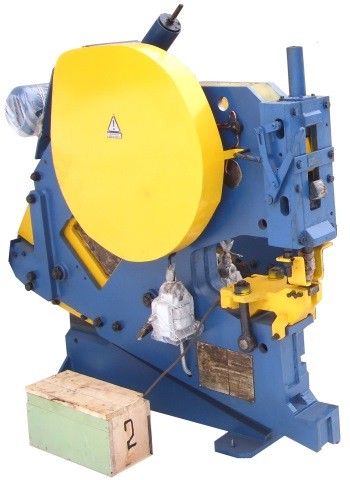

Пресс ножницы комбинированные НГ5222
Станок НГ5222 - технические характеристики
| Пресс ножницы комбинированные НГ5222 | |
|---|---|
| Наибольшие размеры обрабатываемого проката, мм: | |
| толщина и ширина полосы | 16х150 |
| диаметр круга | 45 |
| уголок, резка под углом: | |
| 90° | 125х125х12 |
| 90° | 160х160х12* |
| 45° | 90х90х9 |
| Пробиваемое отверстие, мм: | |
| диаметр | 30 |
| толщина материала | 16 |
| Наибольшие размеры пробиваемых пазов прямоугольной формы, мм: | |
| толщина х ширина х длина | 10 х 65 х 70 |
| Наибольший номер профиля ( швеллера и двутавра) | 5-18У*, 10- 18* |
| Частота ходов ползуна, мин -1: | |
| одиночных, не более | 18 |
| Номинальное усилие пресса, кН (тс) | 560 (56) |
| Расстояние от оси ползуна пресса до станины, не менее, мм | 500 |
| Габаритные размеры, мм: | |
| длина х ширина х высота | 1900 х1660 х 1950 |
| Масса, кг | 1940 |
| Род тока электропривода | переменный, трехфазный |
| Напряжение цепи, В: | |
| силовой | ~380 |
| управления | ~110 |
| местного освещения | ~24 |
| сигнализации | ~22 |
| Количество точек местного освещения, шт. | 2 – уст. потребит. |
| Управление | педальное |
| Электродвигатель: | |
| тип | АИР100 L 2У3 |
| мощность, кВт | 5,5 |
Примечания:
1. Отрезка проката с номером профиля, указанным «*», выполняется специальным инструментом, поставляемым за отдельную плату.
2. Размеры и номера профилей проката приведены для металла с временным сопротивлением в 500МПа (50 кгс/кв.мм ).
3. Наибольшие размеры проката приведены из условия отрезки на одиночных ходах.
4. Минимальная длина заготовки при резе по заднему упору – 70 мм ., максимальная - 1000 мм .
5. Допустимое искажение геометрического профиля углового проката до 5° .
6. На устройстве для пробивки пазов прямоугольной формы можно пробивать пазы треугольной формы на уголке 50х50х5.
