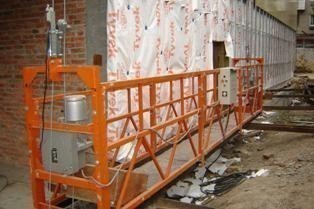

Строительная люлька Nordberg 630 (фасадный подъемник)

Фасадные подъемники предназначены для подъема рабочих при производстве строительных и ремонтных работ по отделке фасадов зданий.

Строительная люлька состоит из 3-х стандартных секций длиной по 2,0 м, каждая из которых представляет собой металлическую конструкцию. На торцах люльки смонтированы лебедки типа Nordberg 630, ловители, ограничители высоты подъема. В середине люльки закреплен пульт управления. Со всех сторон строительная люлька имеет ограждения.
При продаже строительной люльки, предоставляется полный пакет документов (сертификат, инструкции по эксплуатации и монтажу фасадного подъемника на русском языке, паспорт изделия, разрешение на применение на территории РФ).

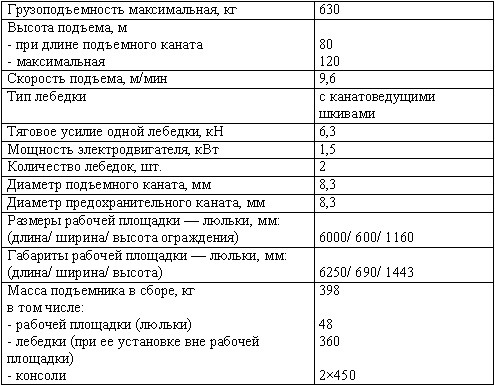

Технические характеристики

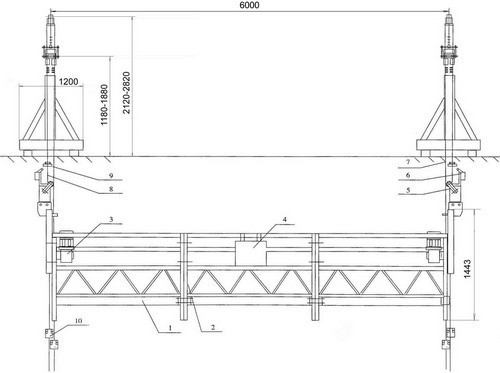

Схема подъемника (вид спереди)

1 – основание платформы,
2 – ограждение,
3 – лебедка,
4 – пульт управления,
5 – ловитель,
6 – ограничитель подъема,
7 – подъемный канат,
8 - предохранительный канат,
9 – упор ограничителя подъема,
10 – пригруз.

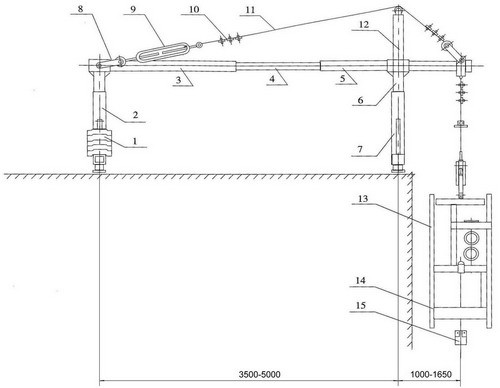

Схема подъемника (вид сбоку)

1 – балласт,
2 – задняя стойка консоли,
3 – задняя штанга консоли,
4 – средняя штанга консоли,
5 – передняя штанга консоли,
6 – крестовина консоли,
7 – передняя стойка консоли,
8 – основание оттяжки,
9 – талреп,
10 – коуш с 3-мя зажимами,
11 – канат оттяжки,
12 – верхняя опора,
13 – ограждение люльки,
14 – основание люльки,
15 – пригруз.

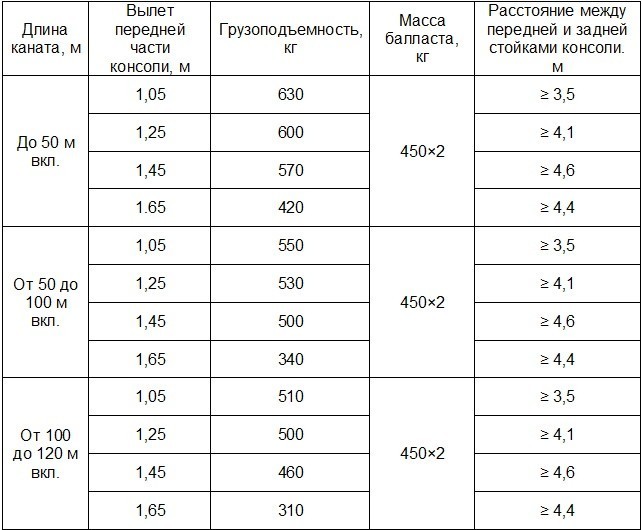

Таблица расчета вылета консолей и грузоподъемности

При напряжении в сети от 342 до 361 В, температуре окружающей среды выше 350С, уровне более 1000 м относительного мирового океана грузоподъемность подъемника должна быть снижена на 20%.

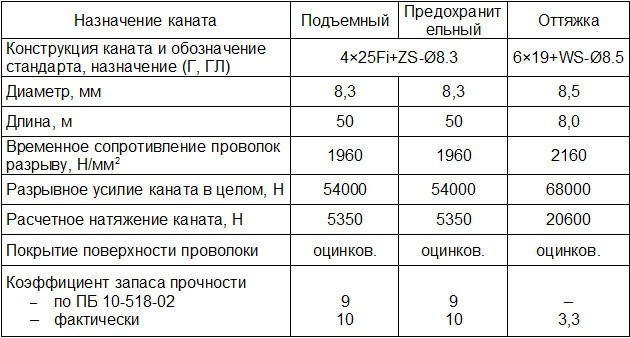

Характеристики стальных канатов

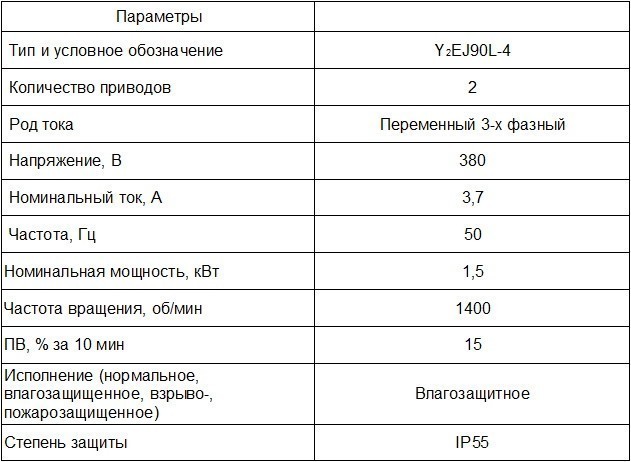

Электродвигатели

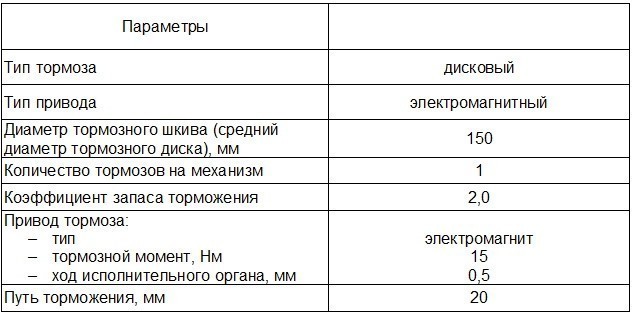

Тормоза

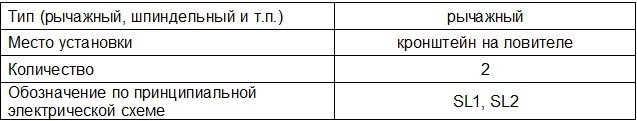

Концевые выключатели

Ловители

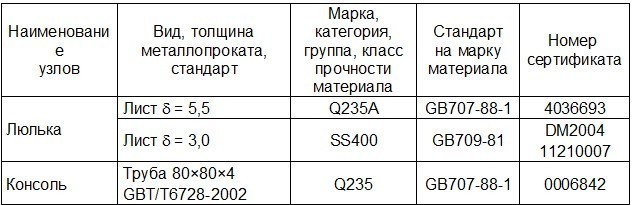

Данные о металле основных элементов металлоконструкций

Назначение подъемника фасадного

Фасадный подъемник (строительная люлька), подвешиваемый на канатах, предназначен для подъема рабочих при производстве строительных и ремонтных работ по отделке фасадов зданий.

Состав изделия

Фасадный подъемник Nordberg 630 (рисунки 1-2) состоит из следующих основных узлов:

• люльки,
• 2-х лебедок,
• 2-х ловителей,
• 2 консолей,
• пульта управления,
• 2-х канатов подъемных,
• 2-х канатов предохранительных,
• 2-х канатов оттяжки,
• 36 плит балласта по 25 кг каждая,
• 4-х пригрузов,
• 2-х ограничителей подъема,
• 2-х упоров ограничителей подъема.

Устройство и работа фасадного подъемника

1. Люлька фасадного подъемника состоит из 3-х стандартных секций длиной по 2,0 м, каждая из которых представляет собой металлическую конструкцию. На торцах строительной люльки смонтированы лебедки типа Nordberg 630, ловители, ограничители высоты подъема. В середине люльки закреплен пульт управления. Со всех сторон люлька имеет ограждения.

2. Лебедка электрическая Nordberg 630 представляет собой корпус, к которому пристроен редуктор. На корпусе закреплен электродвигатель со встроенным тормозом дисковым, устройством ручного опускания и защитным кожухом. Тормоз дисковый предназначен для надежного удержания фасадного подъемника в поднятом состоянии. Тормоз является нормально замкнутым и отключается только во время движения люльки. Замыкание тормоза осуществляется пружинами, а размыкание электромагнитом. Устройство для ручного опускания фасадного подъемника предназначено для аварийного спуска при отключении электроэнергии. Для приведения его в действие достаточно отжать рукоятку вверх.

3. Ловитель представляет собой корпус, в котором установлены захваты, и предназначен для предотвращения падения строительной люльки при обрыве подъемного каната или наклоне люльки под углом более 80. Рычаг ловителя упирается роликом в подъемный канат, поэтому в нормальном состоянии захваты ловителя разжаты, и предохранительный канат свободно скользит между ними. В случае обрыва подъемного каната или наклоне люльки в пределах от 3 до 80 рычаг под действием пружины опускается, и захваты сжимают предохранительный канат, не давая люльке упасть.

4. Консоль представляет собой сборную металлическую конструкцию и предназначена для закрепления на ней подъемного, предохранительного канатов и для уравновешивания люльки во время работы. Канаты фасадного подъемника закреплены в проушинах оголовка передней штанги консоли при помощи коуша и трех зажимов. Консоль изготовлена из нескольких частей, что облегчает ее доставку на крышу здания. Консоль опирается на переднюю стойку и удерживается от опрокидывания балластом, установленным на задней стойке, и канатом оттяжки.

5. Канат подъемный закреплен на консоли (в передней ее части) с помощью коуша и 3 зажимов, предназначен для перемещения по нему люльки. На подъемном канате, на расстоянии около 150 мм от пола люльки, закреплен пригруз, обеспечивающий надежную работу механизма подъема.

6. Канат предохранительный закреплен на консоли (в передней ее части) с помощью коуша и 3 зажимов и предназначен для предотвращения падения люльки при обрыве каната подъемного. На предохранительном канате, на расстоянии около 150 мм от пола люльки, закреплен пригруз, обеспечивающий надежную работу ловителя.

7. Управление фасадным подъемником во время работы осуществляется кнопками, установленными на пульте управления.

8. Ограничитель подъема установлен на корпусе ловителя и предназначен для отключения лебедки при подъеме строительной люльки в крайнее верхнее положение.

9. Упор ограничителя высоты подъема закреплен на предохранительном канате.

10. Электрические схемы приведены на рисунках. Питание осуществляется от сети трехфазного тока частотой 50 Гц и напряжением 380 В.

11. После окончания работы фасадный подъемник должен быть обесточен.

Маркировка

1.1. На шкафе управления каждого фасадного подъемника нанесена табличка, содержащая следующие данные: наименование изготовителя и его товарный знак, условное обозначение подъемника, грузоподъемность, заводской номер, скорость подъема, год и месяц изготовления.

1.2. Каждый ловитель имеет табличку, содержащую следующие данные: наименование предприятия-изготовителя и его товарный знак, заводской номер, год, месяц и число изготовления, тип, угол срабатывания, масса, диаметр каната.

1.3. Каждая лебедка имеет табличку, содержащую следующие данные: наименование предприятия-изготовителя и его товарный знак, заводской номер, год, месяц и число изготовления, тип, масса, диаметр каната, скорость подъема и тяговое усилие.

Эксплуатация фасадного подъемника

1. Подъемник фасадный может эксплуатироваться при температуре окружающей среды от – 20 до + 400 С, скорости ветра на высоте 10 м не выше 10,8 м/с (6 баллов по шкале Рихтера).

2. Для безопасного производства работ, организация, отвечающая за правильную эксплуатацию фасадного подъемника, обязана осуществить следующие дополнительные организационно-технические мероприятия:

• Инженерно – технический работник по надзору за безопасной эксплуатацией крана должен провести дополнительный инструктаж машинистов крана и обслуживающего персонала с записью в вахтенном журнале;
• В случае эксплуатации крана в районе, наименьшее значение температуры окружающей среды которого ниже допускаемой для рабочего и нерабочего состояния крана и при превышении скорости ветра более 10,8 м/с: приказом по предприятию, эксплуатирующему подъемник, должен быть назначен ответственный за измерение температуры, соблюдение температурного режима и измерение скорости ветра; при достижении температуры ниже минус 20 С, работа фасадного подъемника должна быть прекращена.
  После повышения температуры, письменное разрешение на пуск подъемника в работу должно выдаваться инженерно – техническим работником по надзору за безопасной эксплуатацией подъемника, после личного осмотра с записью в вахтенном журнале подъемника. В случае, когда подъемник находился при температуре ниже – 40 С и после повышения температуры, письменное разрешение на пуск подъемника в работу должно выдаваться после полного технического освидетельствования его специализированной организацией, имеющей соответствующую лицензию. При превышении скорости ветра рабочего состояния (более 10,8 м/с), работа подъемника должна быть прекращена, а кабина опущена на землю.
