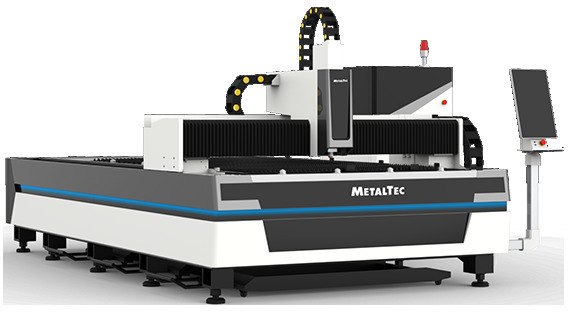

Оптоволоконный лазерный станок для резки металла MetalTec 1530H
Назначение
Лазерный станок MetalTec 1530H предназначен для лазерной обработки металла. Обработка производится методом резки и гравировки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.
Виды обрабатываемых материалов
Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, аллюминиевых и титановых сплавов, оцинкованного листа.
Сферы применения станков
Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т.д.
Технические характеристики
| Модель | 1530H |
| Рабочая зона (X х Y х Z), мм | 1530 х 3050 |
| Тип лазера | Оптоволоконный лазер |
| Режущая голова | Raytools (автофокусировка) |
| Производитель лазера | Raycus |
| Мощность лазера, Вт | 1000 – 6000 |
| Длина волны лазера, нм | 1070 |
| Срок работы лазера, ч | 100 000 |
| Вид охлаждения | Чиллер HAN LI |
| Направляющие по осям XYZ | Линейные направляющие повышенной жесткости HIWIN (Тайвань) – 30 мм (квадратного сечения) |
| Передача по осям X, Y | Двухприводные зубчатаыe рейки YYC (Тайвань) |
| Передача по оси Z | Шарико-винтовая пара TBI |
| Двигатели по осям X, Y | Серводвигатель YASKAWA 1,3 кВт (Япония) |
| Двигатель по оси Z | Серводвигатель YASKAWA 0,4 кВт (Япония) |
| Редуктор | NIDEC - SHIMPO (Япония) |
| Пневматические элементы | SMC / AirTac (Япония) |
| Элетрокомпоненты | SCHNEIDER (Германия) |
| Датчик высоты | Автоматический |
| Система управления | Cypcut |
| Поддерживаемые форматы файлов | CAD, CorelDRAW, plt, AI, dxf |
| Смазка | Централизованная система смазки |
| Максимальная скорость резки, м/мин | 30 |
| Маскимальная скорость холостого хода, м/мин | 100 |
| Ускорение | до 1G |
| Точность позиционирования, мм | ± 0,03 |
| Точность повторного позиционирования, мм | ± 0,02 |
| Минимальная ширина резки, мм | 0,12 |
| Напряжение (источник), В | 380 |
| Напряжение (станок), В | 380 |
| Частота тока, Гц | 50 |
| Гарантия на лазерный источник | 2 года |
| Габаритные размеры (без упаковки): | |
| Длина, мм | 4625 |
| Ширина, мм | 2875 |
| Высота, мм | 1848 |
| Вес, кг | 3500 |
Цена 3 978 601 руб. В наличии
