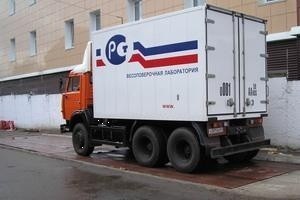

Автомобильные весы платформенного типа
Автомобильные весы платформенного типа предназначены для статического взвешивания груженого и порожнего автотранспорта различных габаритов и масс. Грузоприёмное устройство (ГПУ) весов данного типа представляет собой платформу из одного или нескольких цельносварных модулей со встроенными тензодатчиками. Отсутствие болтовых соединений в конструкции весов делает их удобными в установке и надежными даже в тяжелых условиях эксплуатации. Данная модель весов рекомендуются для предприятий с высоким уровнем грузопотока, а также удобна при работе с автотранспортом различной грузоподъемности.
ПРЕИМУЩЕСТВА
- повышенная прочность и надежность;
- оперативность монтажа: конструкция данных весов не требует дополнительных работ при установке;
- универсальность (можно взвешивать как автопоезда, так и легковые автомобили);
- несколько вариантов установки;
- не требуется изготовление бетонно-заливного фундамента, достаточно наличия фундаментных плит и опалубочного каркаса;
- возможность подключения к ПК с программным обеспечением, позволяющим вести статистику, создавать базы данных и печатать протоколы взвешивания.
КОМПЛЕКТАЦИЯ
- грузоприёмное устройство весов (платформа);
- весовой терминал КСК8 с интерфейсом RS232 для подключения к ПК;
- комплект тензометрических датчиков с узлами встройки;
- соединительный кабель;
- клеммные коробки;
- технический паспорт с руководством по эксплуатации весов.
ВАРИАНТЫ УСТАНОВКИ
- надземный: весы устанавливаются на железобетонных плитах над уровнем земли и комплектуются двумя пандусами* для съезда и заезда автотранспорта. Такой вариант установки не требует проведения подготовительных работ, необходимых для заглубления весоизмерительного оборудования в грунт.
- врезной: весы устанавливаются в приямок на уровне подъездных путей и комплектуются металлическим каркасом* для встройки в пол или грунт. Этот вариант установки не требует пандусов и боковых ограждений, что существенно уменьшает занимаемую весами площадь и позволяет легко маневрировать при заезде.
- бесфундаментный: весы устанавливаются на закладные детали*, на ровную бетонную площадку. Данный вариант установки удобен при проведении сезонных работ (например, сбора урожая), так как весы легко демонтируются и переносятся на новое место установки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Класс точности весов по ГОСТ 29329-92 | средний (III) |
| Класс точности тензодатчиков | С3 |
| Диапазон выборки массы тары | 100 % от НПВ |
| Допустимая перегрузка | 125 % от НПВ |
| Длина кабеля от ГПУ до весового терминала | 10 м |
| Интерфейс связи с ПК | RS232 |
| Напряжение питание от сети переменного тока, при частоте 50 (±1) Гц | от 187 до 242 В |
| Потребляемая мощность | не более 16 Вт |
| Степень защиты по ГОСТ 14254, не хуже (датчиков/индикатора) | IP67/IP56 |
| Диапазон рабочих температур для ГПУ | от –30°С до +50°С |
| Диапазон рабочих температур для индикатора | от +5 до +40°С |
ОБОРУДОВАНИЕ
| Модель | НПВ, т | НмПВ, кг | d, кг | Размеры, м |
| МВСК-15-А | 15 | 100 | 5 | 3 х 3 |
| 4,5 х 3 | ||||
| МВСК-30-А | 30 | 200 | 10 | 3 х 3 |
| 4,5 х 3 | ||||
| 7,5 х 3 | ||||
| 10,5 х 3 | ||||
| 12 х 3 | ||||
| 15 х 3 | ||||
| МВСК-40-А | 40 | 400 | 20 | 4,5 х 3 |
| 7,5 х 3 | ||||
| 12 х 3 | ||||
| 15 х 3 | ||||
| МВСК-50-А | 50 | 400 | 20 | 7,5 х 3 |
| 12 х 3 | ||||
| 15 х 3 | ||||
| МВСК-60-А | 60 | 400 | 20 | 7,5 х 3 |
| 12 х 3 | ||||
| 15 x 3 | ||||
| 18 х 3 | ||||
| МВСК-80-А | 80 | 1000 | 50 | 15 х 3 |
| 18 х 3 | ||||
| 19,5 х 3 | ||||
| 22,5 х 3 |
- Шеф-монтаж
- Программное обеспечение с кабелем для подключения к СОМ-порту ПК, 2 м
- Каркас опалубочный и комплект фундаментных плит
- Комплект фундаментных плит:
- с бетоном
- без бетона
- Выносной дублирующий дисплей (высота символов 125 мм)
ДОПОЛНИТЕЛЬНО
- в
дополнительной комплектации по заявке заказчика возможна поставка:
- термобокса, необходимого для работы весового терминала в холодных неотапливаемых помещениях или на улице;
- весового терминала, имеющего расширенные функциональные возможности;
- установка на весовой терминал интерфейса RS485
- оборудования и программного обеспечения для управления процессом взвешивания автотранспорта (пост весового контроля);
- длина сигнального кабеля выносного терминала может быть увеличена до 50 м (по заявке заказчика);
- возможна установка беспроводного подключения терминала к весам;
- возможно изготовление весов данного типа в специальной комплектации по индивидуальному заказу (для этого необходимо заполнить опросный лист).
