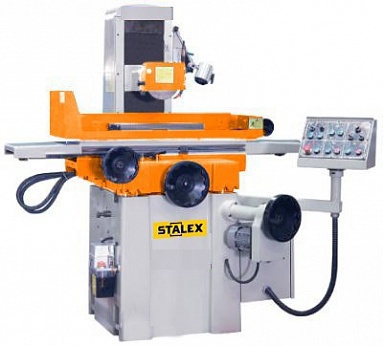

Плоскошлифовальный станок STALEX SG-3063AHD
Описание
Станки предназначены для чистовой обработки в ручном и автоматическом режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.
Особенности
- Станина станка отлита из высококачественного чугуна с толстыми стенками и усиленными ребрами жесткости
- Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования
- Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих
- Максимально возможная стандартная комплектация позволяет широко использовать возможности станка
Технические характеристики
| STALEX SG-3063AHD | |
|---|---|
| Размер стола | 305х600 мм |
| Макс. длина продольного шлифования | 765 мм |
| Макс. длина поперечного шлифования | 340 мм |
| Макс. расстояние ось шпинделя-стол | 580 мм |
| Размер электромагнитного стола | 300х600 мм |
| Максимальная нагрузка на стол | 270 кг |
| Скорость продольного перемещения стола, плавно | 7-23 м/мин |
| Автоматическое перемещение стола | 0,1-8 мм/мин |
| Ускоренное перемещение стола | 990 м/мин |
| Электроподача маховика | 0,02 мм/об |
| ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ | |
| Автоподача вертикальная | 0,005/0,01/0,02/0,03/0,04/0,05 мм |
| Ускоренное вертикальное перемещение | 460 мм/мин |
| Ручная подача маховичка | 0,005 мм/об |
| ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА | |
| Автоматическое поперечное перемещение | 1-10 мм |
| Автоматическая постоянная скорость подачи | 20-320 мм/мин |
| Поперечный ход стола за оборот маховика | 5 мм |
| Цена деления нониуса поперечного переем | 0,02 мм |
| ШПИНДЕЛЬ | |
| Частота вращения шпинделя | 1450 об/мин |
| Диаметр шлифовального круга | 350 мм |
| Ширина шлифовального круга | 40 мм |
| Отверстие шлифовального круга | 127 мм |
| МОЩНОСТЬ | |
| Мощность шпинделя | 5,5 кВт |
| Общая номинальная мощность | 9,0 кВт |
| Двигатель СОЖ | 0,125 кВт |
| Мощность двигателя гидравлики | 2,2 кВт |
| Мощность двигателя подъема | 0,5 кВт (серво мотор) |
| Двигатель поперечной подачи | 0,04 кВт |
| Двигатель перемещения суппорта | 0,04 кВт |
| Занимаемая площадь (ДхВ) | 2900х2200 мм |
| Габариты упаковки | 2350х2220х2150 мм |
| Масса нетто/брутто | 2900/3150 кг |
