Подъемник мачтовый строительный ПМС-1000А

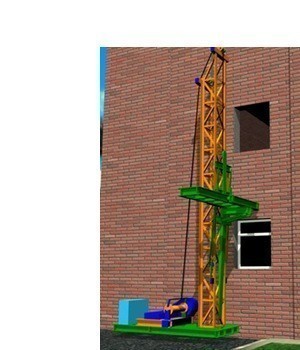

Подъемник мачтовый строительный ПМС-1000 предназначен для подъема, подачи внутрь проемов зданий строительных грузов при жилищном и гражданском строительстве, при отделочных работах и ремонте здания. Минимальный габарит проемов, в которые возможна подача материалов при использовании подъемника: 1300мм при подаче груза в контейнере. Максимальная масса поднимаемого груза - 1 тонна.
Подъемник мачтовый состоит из: каретки, секций, оголовка, рамы опорной. В комплект подъемника входит контейнер , мачта подъемника собирается из секций рядовых, оголовка и крепится на опорной раме. На мачту навешивается грузовая каретка, при помощи которой груз поднимается на соответствующий этаж до уровня оконного проема. Для крепления мачты к зданию служат опоры, они устанавливаются через две секции. Грузовая каретка оборудована двумя эксцентриковыми ловителями, обеспечивающими аварийную остановку при обрыве или ослаблении каната. В конструкции подъемника предусмотрено предохранительное устройство, с помощью которого производится автоматическая остановка каретки при достижении верхнего или нижнего крайних положений на мачте. Грузовая каретка предназначена для транспортировки груза. В состав каретки грузовой входит – каретка, платформа, ограждение. Платформа служит для размещения поднимаемых подъемником грузов и подачи в проем и на кровлю. В состав платформы входит рама, на которую устанавливается контейнер. При достижении платформы проема рабочий, принимающий грузы ставит платформу на стопор, препятствующий самопроизвольному ее перемещению, откидывает трап и открывает дверки ограждения платформы. Перед началом движения платформы от проема, снять каретку подъемника со стопора.
Технические характеристики:
| Грузоподъемность, кг, не более | 1000 |
| Скорость подъема груза, м/мин | 24 |
| Высота подъема, м, не более | 75 |
| Тип привода | канатный |
| Высота установки первой настенной + шаг опор, м | 8,5+0,5 |
| Масса, т, не более | 6 |
| Габаритные размеры, мм, не более: | |
| высота подъемника | 78500 |
| ширина (опорной рамы) | 1400 |
| длина (опорной рамы) | 2500 |
| Размер стационарной платформы, м | 1х1,5 |
| Размер секции, мм | 860х740х3000 |
