Гидравлический листогибочный пресс с ЧПУ FOG-K
Описание листогибочного пресса FOG-K:
Листогиб гидравлический оснащенный ЧПУ, серии FOG-К предназначен для выполнения операций гибки металлических листов вертикальноопускающейся траверсой с гидравлическим приводом.
Автоматическое позиционирование листа по двум осям устанавливается с помощью контроллера CNC и обеспечивает высокую производительность.
Традиционно применяемая для гидравлических прессов сварная рама, прошедшая термическую обработку, механическая синхронизация работы гидроцилиндров и моторизованная система перемещения задних упоров, оснащенная винтовыми шариковыми парами, позволяют добиться высокого качества угла гибки.
Закаленные и хорошо отшлифованные инструменты стандартного типа, либо выполненные по специальному заказу, дают широкий диапазон видов получаемых изделий.
Технические характеристики гидравлического листогиба FOG-K:
| Модель листогибочного пресса | Усилие | Длина рабочего стола |
Расстояние между колоннами |
Высота открытия макс. |
Ход пуассона |
Мощность двигателя |
Вес пресса нетто | Габариты пресса |
| кН | мм. | мм. | мм. | мм. | кВт | Кг | мм. | |
| FOG-К-40/2000 | 400 | 2000 | 1650 | 200 | 100 | 4 | 2900 | 2160×1470×2140 |
| FOG-К-40/2500 | 400 | 2500 | 2000 | 200 | 100 | 4 | 3500 | 2600×1555×2135 |
| FOG-К-63/2500 | 630 | 2500 | 2000 | 250 | 100 | 5.5 | 4500 | 2600×1730×2400 |
| FOG-К-80/2500 | 800 | 2500 | 1990 | 280 | 100 | 7.5 | 5200 | 2600×1730×2500 |
| FOG-К-80/3200 | 800 | 3200 | 2600 | 280 | 100 | 7.5 | 6600 | 3300×1705×2320 |
| FOG-К-80/4000 | 800 | 4000 | 3350 | 320 | 250 | 7.5 | 8200 | 4330×1480×2075 |
| FOG-К-100/2500 | 1000 | 2500 | 1850 | 320 | 130 | 7.5 | 7200 | 2600×1725×2570 |
| FOG-К-100/3200 | 1000 | 3200 | 2550 | 320 | 130 | 7.5 | 8200 | 3300×1725×2570 |
| FOG-К-100/4000 | 1000 | 4000 | 3350 | 320 | 130 | 7.5 | 9400 | 4100×1725×2570 |
| FOG-К-125/2500 | 1250 | 2500 | 1850 | 320 | 130 | 7.5 | 8000 | 2600×1850×2570 |
| FOG-К-125/3200 | 1250 | 3200 | 2550 | 320 | 130 | 7.5 | 9200 | 3300×1850×2570 |
| FOG-К-125/3600 | 1250 | 3600 | 950 | 320 | 130 | 7.5 | 9800 | 3670×1850×2600 |
| FOG-К-160/2500 | 1600 | 2500 | 1840 | 320 | 200 | 11 | 10000 | 2570×2110×2760 |
| FOG-К-160/3200 | 1600 | 3200 | 2540 | 320 | 200 | 11 | 11700 | 3270×2110×2760 |
| FOG-К-160/4000 | 1600 | 4000 | 3140 | 320 | 200 | 11 | 13200 | 4070×2100×2760 |
| FOG-К-160/6000 | 1600 | 6000 | 4800 | 320 | 200 | 11 | 22000 | 6070×2200×2860 |
| FOG-К-200/3200 | 2000 | 3200 | 2460 | 350 | 200 | 15 | 13000 | 3270×2115×2700 |
| FOG-К-200/4000 | 2000 | 4000 | 3260 | 350 | 200 | 15 | 14500 | 4070×2115×2700 |
| FOG-К-200/6000 | 2000 | 6000 | 4890 | 350 | 200 | 15 | 23000 | 6070×2315×2900 |
| FOG-К-250/3200 | 2500 | 3200 | 2540 | 400 | 250 | 18.5 | 15000 | 3280×2210×2815 |
| FOG-К-250/4200 | 2500 | 4200 | 3140 | 400 | 250 | 18.5 | 16500 | 280×2210×2815 |
| FOG-К-250/5000 | 2500 | 5000 | 4000 | 400 | 250 | 18.5 | 19800 | 5080×2210×2815 |
| FOG-К-250/6000 | 2500 | 6000 | 5000 | 400 | 250 | 18.5 | 25000 | 6080×2210×2815 |
| FOG-К-300/4000 | 3000 | 4000 | 2900 | 400 | 250 | 22 | 24260 | 4280×2550×3115 |
| FOG-К-300/5000 | 3000 | 5000 | 3900 | 400 | 250 | 22 | 27000 | 5280×2550×3115 |
| FOG-К-300/6000 | 3000 | 6000 | 4900 | 400 | 2500 | 22 | 29200 | 6060×2480×3960 |
| FOG-К-400/4000 | 4000 | 4000 | 200 | 450 | 300 | 30 | 38000 | 4060×2480×4100 |
| FOG-К-400/6000 | 4000 | 6000 | 5000 | 450 | 300 | 30 | 50000 | 6060×2750×4300 |
| FOG-К-500/4000 | 5000 | 4000 | 3100 | 450 | 300 | 37 | 42000 | 4090×2950×4000 |
| FOG-К-500/6000 | 5000 | 6000 | 5050 | 450 | 300 | 37 | 56000 | 6090×2950×4300 |

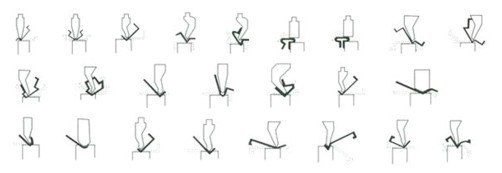

Профили, получаемые при использовании листогибочного пресса:
