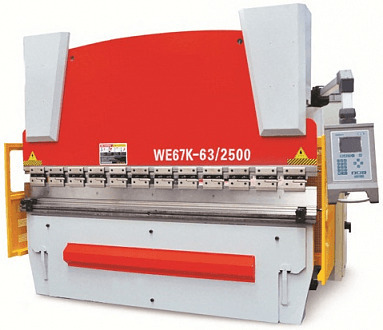

Пресс гидравлический Stalex WE67K-200-3200 DA66T

Описание

Листогибочные прессы известны своей точностью и надежностью: сегодня эти характеристики соединяются в высокие технологические параметры, такие как визуализация процесса гибки через программное обеспечение, системы измерения толщины и автоматизации на основе подбора необходимой системы ЧПУ. Критерии выбора моделей контроллеров NC/CNC зависит от реальных задач производства и необходимой производительности, что в свою очередь обуславливает наличие необходимых характеристик и возможностей станка и ЧПУ.

Пресса Stalex сочетают в себе точность, скорость, гибкость, прочность, надежность и передовые технологии гибки с максимальной производительностью в качественном соотношении цены и возможностей промышленного станка.

Гидравлический листогибочный пресс состоит из следующих элементов:

• гидравлических цилиндров, которые крепятся к боковым стойкам (оси Y1 Y2);
• нижней балки со столом и системой крепления матриц;
• верхней балки с системой крепления пуансонов, прикрепленных к штокам гидроцилиндров;
• системы задних упоров, обеспечивающих базирование заготовки и установленных с задней стороны нижней балки

Штоки гидроцилиндров сообщают движение верхней балке в вертикальном направлении по осям Y1 Y2, от перемещения штоков левого и правого гидравлического цилиндров зависит качество перемещения верхней балки. Точность позиционирования по осям Y – наиболее важный параметр, поскольку от него формируется угол гиба.

Ось Y1 Y2 отвечает за параллельность движения траверсы (пуансона) синхронизируя работу 2ух гидроцилиндров (путём пропорционального управления клапанами).

Ось Х – фронтальное перемещение заднего упора (вперёд-назад), движение задаётся через ввод параметров с контроллера ЧПУ (Ось Х1 и Х2 - перемещение заднего упора не синхронно, один упор относительно другого, в зависимости от комплектации функций и решений заказчика).

Ось R – вертикальное перемещение заднего упора, при помощи высокоскоростного двигателя (Ось R1 и R2 - перемещение заднего упора не синхронно, один упор относительно другого, в зависимости от комплектации функций и решений заказчика).

Ось Z - перемещение задних упоров, друг к другу (сближение), для специфических изделий.

Задние упоры могут перемещаться по трём осям X, R, Z – глубина (вперёд-назад), высота относительно линии гиба (вверх-вниз), сближение вдоль линии гиба.

Ось V – определяет величину компенсации прогиба, т.е. обеспечивает постоянный угол гиба выравнивания-компенсируя прогибы верхней и нижней балок. (Постоянный угол гиба формируется и зависит от точности позиционирования оси Y (Y1, Y2). В свою очередь точность позиционирования по оси Y зависит от работы гидравлических цилиндров с обоих сторон).

Контроллер DA66S

• 2D графическое программирование при помощи сенсорного экрана
• 3D визуализация в моделировании и отображение в реальном времени
• 17" экран с высоким разрешением цвета TFT (1280х1024 пикселей, 16-битный цвет)
• Полный набор приложений Windows
• Delem Modusys сочетает модули масштабированности и адаптивности
• USB, интерфейс периферийных устройств
• Используется специальное приложение поддержки пользователей с контролем многозадачной среды
• Детектор гиба и интерфейс коррекции
• Объём памяти 1Гб
• Память библиотеки инструмента/материала/изделий 256Mb
• Полный набор приложений Windows, Встроенная OEM-панель
• 2-я HSB Modusys шина
• 3D – ускорители графики
• Аварийный выключатель
• Подключение исполнительных механизмов через сервоприводы

Технические характеристики
