Прогревочные трансформаторы

Трансформаторы для прогрева бетона используются при производстве работ в осенне-зимний период, когда сроки затвердения цементных составов увеличиваются. Вода при отрицательных температурах кристаллизуется раньше, чем бетон успевает набрать необходимую прочность. Для решения этой проблемы используют различные добавки и присадки. При температуре ниже – 5 градусов самым оптимальным решением будет подогрев бетона с помощью электрического тока.

Преимущества подогрева бетона.

Использование трансформатора для прогрева, а также расходы на электричество компенсируются рядом преимуществ:

• проведение строительных работ в любое время года;
• не требует дополнительных затрат на покупку дорогих присадок, химических добавок против замерзания бетона;
• соблюдение норм и сроков строительства;
• отсутствие простоев между этапами строительства.

Виды и характеристики трансформаторов.

При подборе установки для прогрева бетона учитывают основные технические характеристики трансформаторов:

• выдаваемую мощность;
• рабочее напряжение;
• система охлаждения;
• наличие регулирующей автоматики.

Для подбора мощности необходимо учитывать длину провода ПНСВ. У самого распространенного провода диаметр 1,2 м, сопротивление которого 0,15 Ом/м, для провода с большим сечением сопротивление будет меньше. Ток проходящий по жиле не должен превышать 16А. Пропускная мощность одного метра провода ПНСВ диаметром 1,2 мм рассчитывается по формуле: сила тока в квадрате помноженная на сопротивление, в нашем случае 38,4 Вт. Путем произведения длины провода на его пропускную мощность и узнаем требуемую мощность для трансформатора.

По системе охлаждения разделяют на воздушную и масляную. Воздушная представляет собой естественное охлаждение и принудительное, с помощью вентиляторов. В масляной системе тепло от обмотки отводится с помощью заполненного маслом бака. Маслонаполненные трансформаторы благодаря системе охлаждения являются более надежным и эффективным решением.

Распространенные модели трансформаторов для прогрева бетона.

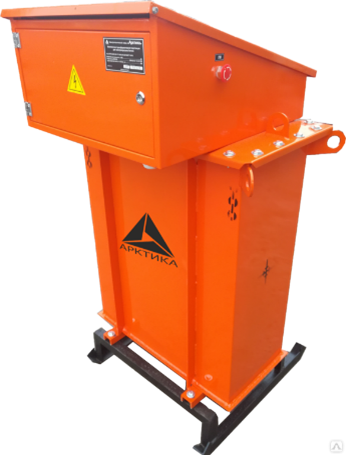

Самым распространенным маслонаполненным трансформатором является КТПТО 80.

Выпускается в 3-х возможных комплектациях:

• КТПТО 80у – самая простая версия прогревочного трансформатора мощностью 80 кВА и входным напряжением 380В. Установкой предусмотрены блокировки, обеспечивающие безопасность для работников при прогреве бетона. Оператор вручную производит отключение трансформатора, не допуская перегрева, таким образом происходит контроль за проектной температурой.
• КТПТО 80.0 – отличается от предыдущей наличием панели приборов и индикацией.
• КТПТО 80.2 – главная особенность, это автоматический контроль за нагревом благодаря встроенному электронному регулятору-измерителя ТРМ. Трансформатор автоматически переключает режимы нагрева для достижения заданных параметров, которые выставлены на регуляторе ТРМ, тем самым осуществляя контроль для оптимального прогрева бетона.

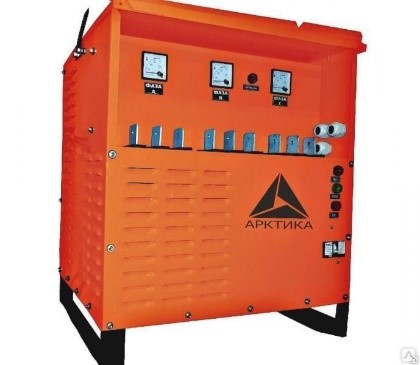

Сухой трансформатор для прогрева бетона ТСДЗ отличается от масляного наличием принудительного воздушного охлаждения и не имеет переключателя между режимами прогрева.  Разделяются по мощности на ТСДЗ 63 и ТСДЗ 80. Из недостатков выделяют отсутствие регулировки напряжения на выходе и постоянный контроль за работой вентиляторов.

Принцип работы.

Перед заливкой бетонной смеси к армирующему каркасу крепится провод ПНСВ, концы которого после заливки и распределения бетона подключаются к трансформатору, и подается напряжение.

• Прогрев необходимо осуществлять при постепенном увеличении температуры не выше 10 °C в час.
• Продолжать нагрев пока бетон не наберет половину своей максимальной прочности. Максимальной температурой будет 80°C, оптимальным же показателем является отметка в 60°C.
• Остывание бетона должно происходить со скоростью 5°C в час, это позволит избежать нарушение целостности бетонной смеси.

При выполнении всех технологий прогрева бетон наберет марку прочности исходя из его состава. После выполненных работ греющий провод останется в толще бетона и послужит дополнительным армирующим материалом.
