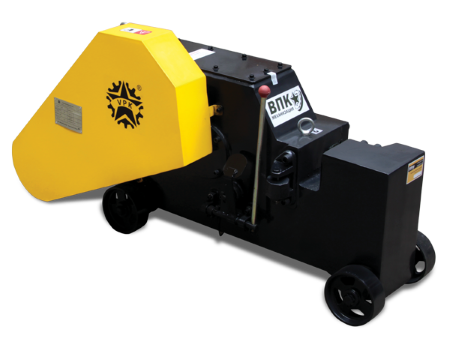

Станок для резки арматуры Р-50
Станок для резки Р-50 предназначен для нарезки прутков требуемой длины из арматурной стали,а также обычной углеродной стали, горячекатанных стальных прутков и стали с винтовой нарезкой. Данный станок применяется при производстве железобетонных конструкций на заводах ЖБИ, домостроительных комбинатах и на строительных объектах. Станок для резки арматуры Р-50 торговой марки VPK характерезуется высокой надежностью и производительностью.
ПРИНЦИП РАБОТЫ
На станке Р-50 двигатель через маховик и редуктор передает вращение на коленчатый вал и шатун, таким образом реализуется возвратно-поступательное движение ножа, и соответственно, резка арматуры.
ОСОБЕННОСТИ
- редукторная система станка имеет 3-и передаточных пары (в отличие от многих других станков, которые имеют 2-е пары) и находится в масляной «ванне »
- ручное и педальное управление, что обеспечивает удобство работы для оператора, может работать 1-н человек возможность одновременной резки 2-х и 3-х стержней арматуры
- установлена система защиты электродвигателя УЗО
- компактность, вандалозащищённый корпус
- удобство переноса станка обеспечивается колесами, на которые опирается станок (можно снять при стационарном использовании), а также специальные рым-болты для зацепа крюком подъёмного крана (удобно при перемещении с этажа на этаж)
- восемь кромок резки у ножей (квадрат), срок службы комплекта ножей при непрерывном использовании - более 45 рабочих смен
- максимальный диаметр арматуры класса А-I составляет 50 мм
ПОДРОБНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Модель | Мощность, 380В, 50Гц,кВт |
Частота хода ножа, 1/мин |
Класс арматуры ГОСТ 5781-82 |
Габариты,мм ДхВХШ |
Вес,кг |
Масло, л |
|||||||||||
| А-I (А240) | А-III (А400) | А-500С | Ат500 | ||||||||||||||
| кол-во прутков при единовременной резке, шт. | |||||||||||||||||
| 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | ||||||
| максимально допустимый ø арматуры,мм | |||||||||||||||||
| Р-50 | 4 | 32 | 50 | 26 | 18 | 42 | 28 | 14 | 38 | 19 | 14 | 40 | 18 | 10 | 1490х740х620 | 550 | 9 |
