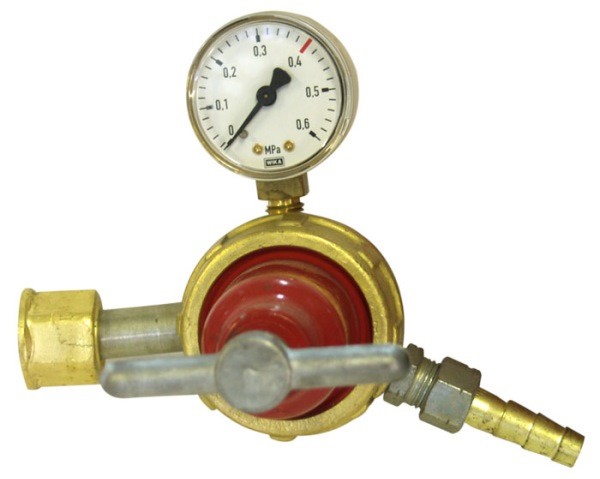

Редуктор баллонный пропановый БПО-5-4
Описание БПО-5-4
Редукторы баллонные газовые одноступенчатые предназначены для понижения давления газа, поступающего из баллона, и автоматического поддержания заданного рабочего давления постоянным при газопламенной обработке.
Редукторы БПО-5-4, БПО-5МГ являются редукторами общего применения для всех видов газопламенной обработки.Редукторы выпускаются для газов: пропана – БПО-5-4, БПО-5МГ;Редукторы БПО-5-4, БПО-5МГ комплектуются одним манометром, контролирующим рабочее давление.
Редукторы имеют:
- сертификат соответствия Федерального агентства по техническому регулированию и метрологии (Госстандарта РФ)- РОСС RU. АЯ04;
- разрешение на применение на предприятиях и объектах подконтрольных Ростехнадзору № РРС 00-21052 Федеральной службы по экологическому и атомному надзору.
Редукторы ОКП 36 4571 изготавливаются по ГОСТ 13861, ТУ 3645-026-00220531-95 и ТУ 3645-032-00220531-97.Для редукторов устанавливается вид климатического исполнения УХЛ поГОСТ 15150, но для работы в интервале температур от минус 25о до плюс 50о С, а для пропановых редукторов - от минус 15о до плюс 45о С.Пример условного обозначения редуктора БПО-5-4 при заказе: «Редуктор баллонный кислородный одноступенчатый БПО-5-4 УХЛ2».
По согласованию с потребителем возможно производство редукторов с другими присоединительными размерами, а также для работы с другими неагрессивными газами.
Технические характеристики БПО-5-4
| Наименование параметров | БПО-5-4 | БПО-5МГ | БПО-5 «мини» |
| Наибольшая пропускная способность, м3/ч | 5 | 5 | 5 |
| Наибольшее давление газа на входе,МПа (кгс/см2) | 2,5(25) | 2,5(25) | 2,5 (25) |
| Наибольшее рабочее давление газа, МПа (кгс/см2) | 0,3(3) | 0,3 (3) | 0,3 (3,0) |
| Габаритные размеры,мм, не более | 170х170х155 | 170х150х140 | 150х140х120 |
| Масса, кг, не более | 1,6 | 1,0 | 0,65 |
Материалуплотнительного элемента
- Клапан – резина В-14;
- Мембрана - резинотканевая, толщина 1 мм
Особенности конструкции
- Двойная фильтрация газа
- Возможность установки на выходе редуктора предохранительных защитных устройств: обратного клапана или пламегасителя
- Возможность установки на входе редуктора узла фильтра повышенной пропускной способности
