Рекомендации по выбору сопел

Как правильно выбрать сопло

Размер сопла, трёхзначное число, указан на табличке, прикрепленной к грифу сопла. Например 521.

Первое число указывает на ширину угла факела распыления в угловых градусах. В данном случае - 500.

Вторые два числа указывают на диаметр сопла (в тысячных долях дюйма). Диаметр сопла определяет расход материала и, соответственно, количество наносимой на поверхность краски. В нашем случае диаметр сопла 0,021".

Правильное положение пистолета - перпендикулярно поверхности на расстоянии 300 мм от неё.

Как часто надо менять сопло

Использовать изношенное сопло намного дороже, чем купить новое.
Это наглядно видно на следующем примере:
Новое 515 сопло имеет расход ЛКМ 0,91 л/мин при ширине факела 250—300 мм.

После распыления приблизительно 150 литров ЛКМ средней вязкости (латексные ЛКМ) из-за износа отверстия сопла ширина факела уменьшится до 150—200 мм, а расход ЛКМ увеличится до 1,3 л/мин.

Это означает, что при работе с изношенным соплом на 35% больше материала будет наноситься на 25% — 30% меньшую площадь.

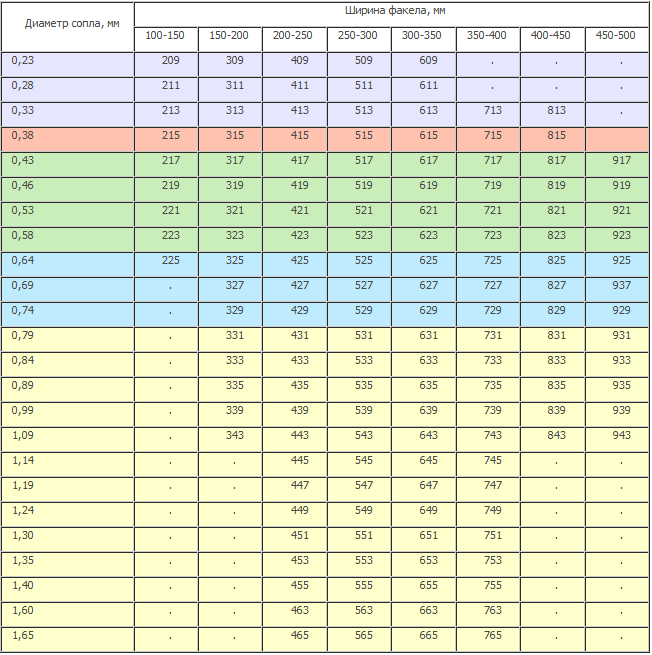

Таблица размеров сопел

	ЛКМ средней вязкости на основе разбавителей: воды, уайт-спирита, сольвента
	ЛКМ на основе масел
	латексные ЛКМ
	акрило-латексные ЛКМ, латексные ЛКМ высокой вязкости
	ЛКМ на осноке смолб уретановб полимеров, битумных и эпоксидных материалов

Диаметр сопла, мм	Расход ЛКМ, л/мин	Фильтр для пистолета
0,23	0,34	+	.	.	.
0,28	0,45	+	.	.	.
0,33	0,68	+	+	.	.
0,38	0,91	.	+	.	.
0,43	1,17	.	+	.	.
0,46	1,44	.	.	+	.
0,53	1,78	.	.	+	.
0,58	2,16	.	.	+	.
0,64	2,54	.	.	+	.
0,69	2,91	.	.	+	+
0,74	3,41	.	.	+	+
0,79	3,90	.	.	+	+
0,84	4,43	.	.	+	+
0,89	4,49	.	.	+	+
0,99	6,17	.	.	+	+
1,09	7,31	.	.	.	+
1,14	8,21	.	.	.	+
1,19	9,93	.	.	.	+
1,24	9,73	.	.	.	+
1,30	10,56	.	.	.	+
1,35	11,36	.	.	.	+
1,40	12,30	.	.	.	+
1,60	16,12	.	.	.	+
1,65	16,77	.	.	.	+
