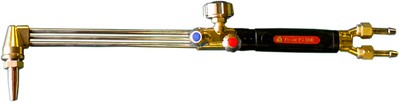

Резак Р3-300В с вентилем КР (L – 520 мм)
Резак серии Р3-300В с вентилем КР (кислород режущий) повышенной надёжности предназначен для ручной газокислородной разделительной резки низкоуглеродистых сталей толщиной до 300 мм. Длинна резака L=520 мм.
Основные преимущества резака
- Повышенная безопасность при работе за счёт внутрисоплового смешения газов, что даёт резаку 100% - ную стойкость к обратным ударам пламени.
- Долговечный, надёжный, износостойкий - резак Р3-300В служит до 10 раз дольше в сравнении с инжекторными резаками.
- Конструкторами разработан и внедрён совершенно новый корпус резака на котором компактно расположены вентили регулировки кислорода подогревающего (КП) и горючего газа (ГГ) – для удобной работы газорезчикам (в отличии от Китайских резаков) – с расположением вентиля (ГГ) за рукояткой резака.
- На резаке установлен удобный (большой) барашек вентиля КР, диаметром Ø 40 мм.
- Эргономика и дизайн резака отвечает требованиям Европейского стандарта ISO –2001.
- Комплектуются универсальными ниппелями под резинотканевый рукав 6/9.
- Конструкция головки резака позволяет применять газосмесительные мундштуки разных стран – производителей.
- Для перехода от одного вида горючего газа к другому – достаточно заменить газосмесительный мундштук на необходимый тип газа.
Технические характеристики универсального резака с внутрисопловым смешением газов Р3-300В
| Толщина разрезаемого металла, мм | 5-300 |
| Применяемый горючий газ | Ацетилен, Пропан-Бутан, Метан |
| Диаметр присоединяемого рукава, мм | 6/9 |
| Длина резака, мм | 520 |
| Вес резака, кг | 0,75 |
| Комплектация резака | Стандартная комплектация: газосмесительный мундштук под газ пропан/метан №2PM *** Для работы на горючем газе - ацетилене, согласовать комплектацию неразборным газосмесительным мундштуком под ацетилен №2А с менеджером при заказе |
Стоимость газосмесительного мундштука сопоставима со стоимостью наружного и внутреннего мундштука для инжекторного резака другого производителя. При этом мундштук с внутрисопловым смешением служит в 1,5-2 раза дольше.
Технические характеристики разборных газосмесительных мундштуков со щелевыми пазами к резаку Р3 – 300В на горючий газ Пропан/Метан
| Маркировка мундштука | Толщина разрезаемого металла, мм | Давление подаваемых на резак горючих газов | Скорость резки металла, мм/мин | |
| Кислород, кгс/см2 | Пропан/метан, кгс/см2 | |||
| №0PM | 3-8 | 2,2-3,0 | 0,2-0,4 | 560-650 |
| №1PM | 3-15 | 3,0-3,5 | 0,2-0,4 | 480-560 |
| №2PM | 15-30 | 3,5-4,2 | 0,2-0,4 | 380-480 |
| №3PM | 30-50 | 4,2-4,5 | 0,2-0,4 | 330-380 |
| №4PM | 50-100 | 5,0-5,8 | 0,2-0,4 | 250-330 |
| №5PM (*только на пропан) | 100-200 | 5,0-7,5 | 0,2-0,4 | 170-250 |
| №6PM (*только на пропан) | 200-300 | 7,5-10,0 | 0,2-0,4 | 100-170 |
Технические характеристики Ацетиленовых моноблочных мундштуков к резаку серии Р3 – 300В
| Маркировка мундштука | Толщина разрезаемого металла, мм | Давление подаваемых на резак горючих газов | Скорость резки металла, мм/мин | |
| Кислород, кгс/см2 | Ацетилен, кгс/см2 | |||
| №0А | 3-8 | 3,0-3,5 | 0,3-0,5 | 600-700 |
| №1А | 3-15 | 3,0-3,5 | 0,3-0,5 | 450-530 |
| №2А | 15-30 | 3,0-3,5 | 0,3-0,5 | 380-450 |
| №3А | 30-50 | 3,0-3,5 | 0,3-0,5 | 330-380 |
| №4А | 50-100 | 3,0-3,5 | 0,3-0,5 | 250-330 |
| №5А | 100-200 | 3,0-3,5 | 0,3-0,5 | 190-250 |
